Робота з SQL в Node-RED: практична частина

Тривалість: 1 год.

Мета:

Лабораторна установка для проведення лабораторної роботи у віртуальному середовищі.

Загальна постановка задачі

У цій лабораторній роботі бази даних будуть використовуватися у Node-RED для збереження показників роботи системи - процесорного часу та використання пам’яті. Будуть використовуватися два підключення:

до системної бази даних mysql
до користувацької devinfo.

Перша буде використовуватися для ініціалізації, а саме: при підключенні до системної БД буде перевірятися наявність БД devinfo, якщо її немає - вона буде створюватися; зрештою необхідність вказівки до системної БД mysql зумовлена необхідністю конфігурування підключення принаймні до якоїсь БД, а системна - завжди присутня;

Після підключення до користувацької БД devinfo перевіряється наявність сконфігурованої таблиці, і якщо її немає - вона також створюється автоматично.

Послідовність виконання роботи

Пререквізити

Передбачається що на комп’ютері встановлено Node-RED (див. Вступ до Node-RED: практичне заняття та MariaDB (див. Основи SQL: практична частина)

1. Встановлення бібліотеки Node-RED для роботи з БД

Зупиніть Node-RED, якщо він запущений.
Якщо у Вас не активовано опція використання проєктів:
- у папці користувача перейменуйте файл минулого виконання flow.json щоб Node-RED запускався з чистого аркушу; як це зробити написано у Вступ до Node-RED: практичне заняття
- запустіть Node-RED
Якщо у Вас активована опція використання проєктів:
- запустіть Node-RED
- створіть новий проєкт
Встановіть бібліотеку node-red-node-mysql
Ознайомтеся з роботою бібліотеки за посиланням бібліотеки Node-RED для роботи з БД
Перейменуйте потік на DB
Створіть фрагмент, який буде отримувати перелік баз даних, в полях користувача та пароля задайте необхідні дані доступу до Вашої БД

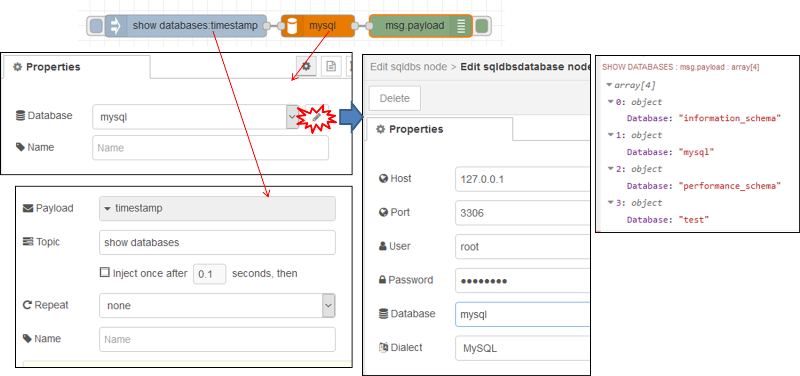

рис.1. Отримання переліку баз даних в Node-RED

Зробіть розгортання, зробіть ініціювання формування запиту, повинен бути результат як зображено на рисунку праворуч; проаналізуйте і порівняйте, чи співпадає цей перелік з побаченим за допомогою клієнтської утиліти HeidiSQL.

2. Отримання переліку баз даних, з вказаним шаблоном імені

У вузлі Inject змініть запит, щоб він повертав відповіді за вказаним шаблоном (оператор LIKE) імені mysql

SHOW DATABASES LIKE 'mysql'

Подивіться на результат виконання запиту
Змініть запит на наступний

SHOW DATABASES LIKE 'devinfo'

Подивіться на результат виконання запиту

3. Створення запиту на створення бази даних

Модифікуйте програму, як показано на рисунку

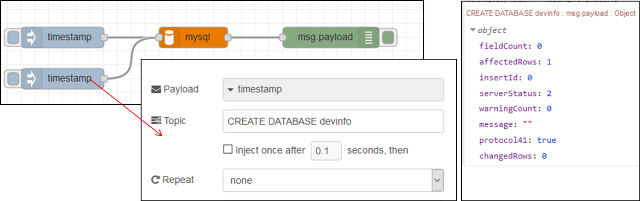

рис.2. Створення запиту на створення бази даних

Ініціюйте виконання запиту на створення БД
Ініціюйте виконання запиту на відображення списку БД з іменем ‘devinfo’, подивіться чи з’явилася ця БД в списку
Ініціюйте виконання запиту на створення БД повторно; у панелі налагодження повинно з’явитися повідомлення про помилку;

4. Створення фрагменту коду, що створює базу даних з необхідними таблицями при старті

Використовуючи HeidiSQL видаліть БД ‘devinfo’; альтернативно можете створити вузол в Node-RED для виконання видалення;
Модифікуйте програму, як наведено нижче; код SQL запиту, який буде формувати таблицю показаний під рисунком

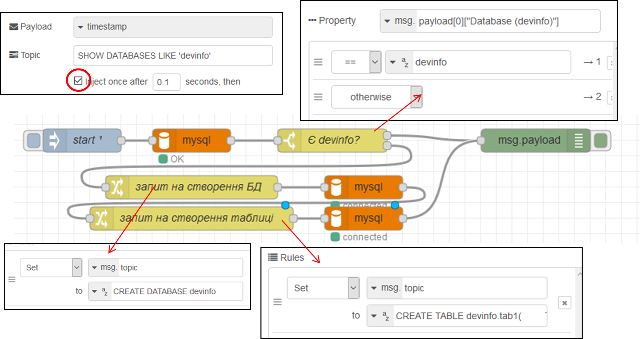

рис.3. Фрагменту коду, що створює базу даних з необхідними таблицями при старті

CREATE TABLE devinfo.tab1(
	TS TIMESTAMP NOT NULL DEFAULT current_timestamp(),
	cpuavg FLOAT NULL DEFAULT NULL,
    memory FLOAT NULL DEFAULT NULL,
    PRIMARY KEY (TS)
)

Програма працює наступним чином: при старті перевіряється наявність бази даних ‘devinfo’, якщо її немає формується запит на створення БД, після чого формується запит на створення таблиці в БД.

5. Встановлення та ознайомлення з бібліотеки Node-RED отримання статистики з ОС

Встановіть бібліотеку Node-RED node-red-contrib-os для отримання даних з ОС.
Ознайомтеся з її вузлами та принципами їх роботи з опису бібліотеки Node-RED Operating Systems

6. Перевірка роботи вузлів `Memory` та `CPUs`

За допомогою наведеного нижче фрагменту програми протестуйте роботу вузлів Memory та CPUs. Опис вузлів наведений в довіднику Node-RED . Зокрема дізнайтеся:
скільки часу працює ваш ПК з моменту останнього запуску
скільки пам’яті було використано в момент ініціювання потоку (inject )
зайдіть в диспетчер задач і порівняйте отримані результати з показаними в диспетчері

рис.4. Фрагмент програми з Memory та CPUs.

7. Створення фрагменту програми ресурсів

У цьому пункті необхідно зробити програму, яка буде відображати споживання ресурсів.

Імпортуйте фрагмент програми наведений нижче

[{"id":"db2mon_mem_change_001","type":"change","z":"db2mon_tab_001","name":"memory %","rules":[{"t":"set","p":"payload","pt":"msg","to":"payload.memusage","tot":"msg"},{"t":"set","p":"topic","pt":"msg","to":"memory","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":550,"y":240,"wires":[["db2mon_chart_001","db2mon_switch_001"]]},{"id":"db2mon_cpu_func_001","type":"function","z":"db2mon_tab_001","name":"CPU usage %","func":"// Отримати попередні значення CPU з контексту flow\nvar prev = flow.get(\"prev_cpu\");\nvar cpus = msg.payload.cpus;\nif (!Array.isArray(cpus)) {\n    return null;\n}\nif (!prev || !prev.payload || !Array.isArray(prev.payload.cpus) || prev.payload.cpus.length !== cpus.length) {\n    flow.set(\"prev_cpu\", msg);\n    return null;\n}\n\nvar cpusp = prev.payload.cpus;\nvar msgs = [];\nvar avg = 0;\n\nfor (let i = 0; i < cpus.length; i++) {\n    var times = cpus[i].times;\n    var prevTimes = cpusp[i].times;\n    var user = times.user - prevTimes.user;\n    var nice = times.nice - prevTimes.nice;\n    var sys = times.sys - prevTimes.sys;\n    var irq = times.irq - prevTimes.irq;\n    var idle = times.idle - prevTimes.idle;\n    var total = user + nice + sys + irq + idle;\n    var usage = total > 0 ? ((total - idle) * 100 / total) : 0;\n    usage = Number(usage.toFixed(2));\n    avg += usage;\n}\n\navg = Number((avg / cpus.length).toFixed(2));\nmsgs.push({ payload: avg, topic: \"avg\" });\n\nflow.set(\"prev_cpu\", msg);\nreturn [msgs];","outputs":1,"timeout":0,"noerr":0,"initialize":"","finalize":"","libs":[],"x":560,"y":280,"wires":[["db2mon_chart_001","db2mon_switch_001"]]},{"id":"db2mon_chart_001","type":"ui-chart","z":"db2mon_tab_001","group":"db2mon_group_001","name":"","label":"CPU / Memory, %","order":1,"chartType":"line","category":"topic","categoryType":"msg","xAxisLabel":"","xAxisProperty":"","xAxisPropertyType":"timestamp","xAxisType":"time","xAxisFormat":"","xAxisFormatType":"{HH}:{mm}:{ss}","xmin":"","xmax":"","yAxisLabel":"%","yAxisProperty":"payload","yAxisPropertyType":"msg","ymin":"0","ymax":"100","bins":10,"action":"append","stackSeries":false,"pointShape":"circle","pointRadius":2,"showLegend":true,"removeOlder":10,"removeOlderUnit":"60","removeOlderPoints":"","colors":["#0095ff","#ff7f0e","#2ca02c","#d62728","#9467bd","#8c564b","#e377c2","#7f7f7f","#bcbd22"],"textColor":["#666666"],"textColorDefault":true,"gridColor":["#e5e5e5"],"gridColorDefault":true,"width":12,"height":8,"className":"","interpolation":"linear","x":770,"y":230,"wires":[[]]},{"id":"db2mon_switch_001","type":"switch","z":"db2mon_tab_001","name":"topics to text","property":"topic","propertyType":"msg","rules":[{"t":"eq","v":"memory","vt":"str"},{"t":"eq","v":"avg","vt":"str"}],"checkall":"true","repair":false,"outputs":2,"x":750,"y":280,"wires":[["db2mon_text_000"],["db2mon_text_001"]]},{"id":"db2mon_text_000","type":"ui-text","z":"db2mon_tab_001","group":"db2mon_group_001","order":2,"width":3,"height":1,"name":"","label":"Пам'ять","format":" %","layout":"row-spread","style":false,"font":"","fontSize":16,"color":"#717171","wrapText":false,"className":"","value":"payload","valueType":"msg","x":940,"y":260,"wires":[]},{"id":"db2mon_text_001","type":"ui-text","z":"db2mon_tab_001","group":"db2mon_group_001","order":3,"width":3,"height":1,"name":"","label":"CPU avg","format":" %","layout":"row-spread","style":false,"font":"","fontSize":16,"color":"#717171","wrapText":false,"className":"","value":"payload","valueType":"msg","x":940,"y":300,"wires":[]},{"id":"db2mon_group_001","type":"ui-group","name":"Ресурси ПК","page":"db2mon_page_001","width":12,"height":1,"order":1,"showTitle":true,"className":"","visible":"true","disabled":"false","groupType":"default"},{"id":"db2mon_page_001","type":"ui-page","name":"Моніторинг","ui":"db2mon_ui_001","path":"/monitoring","icon":"monitor-dashboard","layout":"grid","theme":"872dbfc073834acc","breakpoints":[{"name":"Default","px":"0","cols":"3"},{"name":"Tablet","px":"576","cols":"6"},{"name":"Small Desktop","px":"768","cols":"9"},{"name":"Desktop","px":"1024","cols":"12"}],"order":1,"className":"","visible":"true","disabled":"false"},{"id":"db2mon_ui_001","type":"ui-base","name":"Dashboard","path":"/dashboard","appIcon":"","includeClientData":true,"acceptsClientConfig":["ui-notification","ui-control"],"showPathInSidebar":false,"headerContent":"page","navigationStyle":"default","titleBarStyle":"default","showReconnectNotification":true,"notificationDisplayTime":1,"showDisconnectNotification":true,"allowInstall":false},{"id":"872dbfc073834acc","type":"ui-theme","name":"Theme Name","colors":{"surface":"#ffffff","primary":"#0094ce","bgPage":"#eeeeee","groupBg":"#ffffff","groupOutline":"#cccccc"},"sizes":{"density":"default","pagePadding":"12px","groupGap":"12px","groupBorderRadius":"4px","widgetGap":"12px"}},{"id":"6c98383e80533ddf","type":"global-config","env":[],"modules":{"@flowfuse/node-red-dashboard":"1.30.1"}}]

З’єднайте імпортовані блоки як показано на рисунку. Оновлення повинно відбуватися кожні 5 секунд.

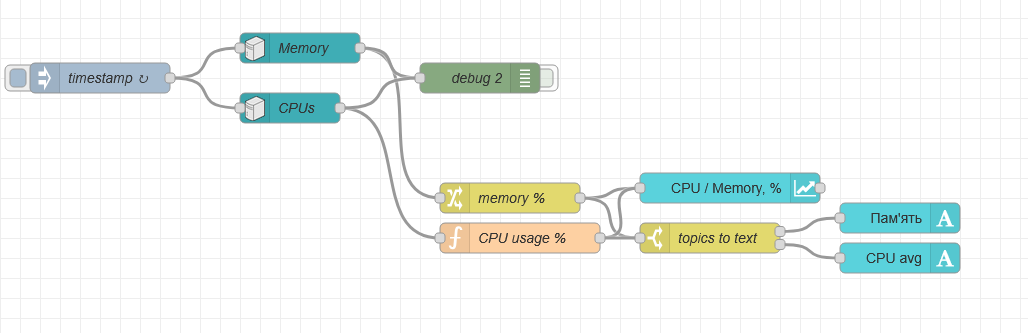

рис.5. Фрагмент програми в Node-RED для моніторингу ресурсів ПЛК

Зробіть розгортання проекту, має бути вигляд як на рисунку

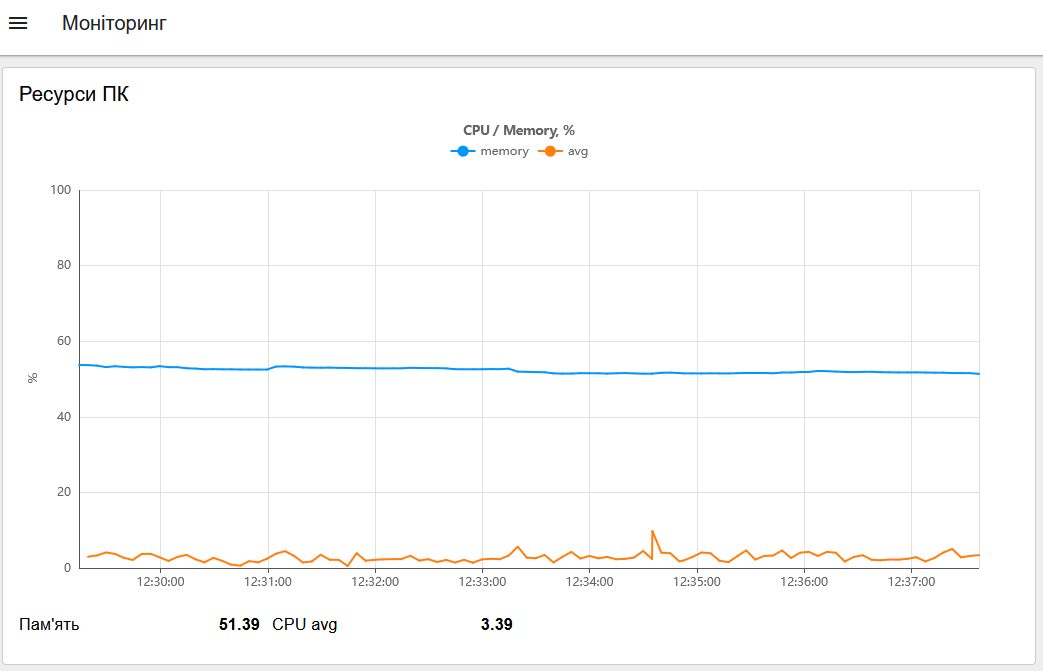

рис.6.10. Виведення даних на тренди

8. Модифікація програми для формування записів в історію

Модифікуйте програму відповідно до наведеного нижче фрагменту, зверніть увагу що необхідно буде добавити конфігураційний вузол з БД ‘devinfo’, який буде посилатися на відповідну базу даних. Нижче також наводиться зміст вузла функції ToSQL

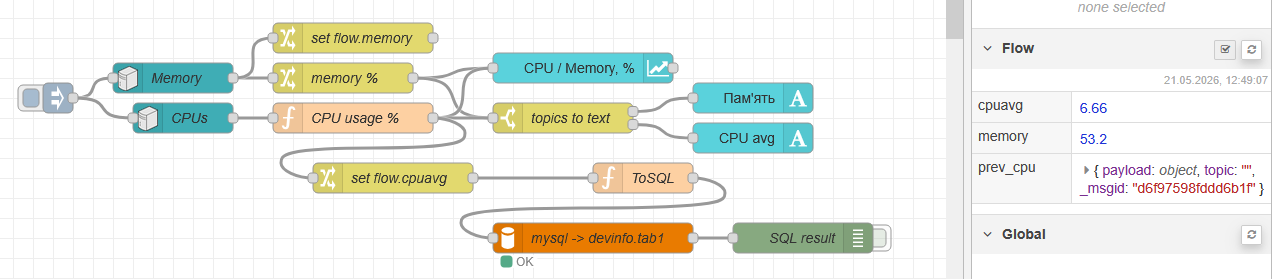

рис.6.11. Формування записів в історію

var mem = flow.get("memory");
var cpuavg = flow.get("cpuavg");
if (mem === undefined || cpuavg === undefined) {
    return null;
}
msg.topic = "INSERT INTO devinfo.tab1(cpuavg, memory) VALUES (?, ?)";
msg.payload = [cpuavg, mem];
return msg;

Зробіть розгортання та досягніть щоб не було помилок
Використовуючи HeidiSQL проконтролюйте, що дані дійсно записуються в БД

9. Реалізація запиту вибірки

Використовуючи функції дати/часу MariaDB в HeidiSQL реалізуйте запит вибірки SELECT, який буде показувати дані за останні 5 хвилин.
Зробіть копії екранів для звіту.
Зробіть commit проекту та push в GitHub.

Питання до захисту

Розкажіть базові принципи організації даних в SQL-серверах.
Які можливості HeidiSQL використовувалися в лабораторній роботі?
Поясніть роботу запиту CREATE TABLE
Поясніть роботу запиту INSERT INTO
Поясніть роботу функції CURRENT_TIMESTAMP()
Навіщо потрібні індексні поля? Як індексні поля створюються в MariaDB?
Розкажіть про налаштування вузлів Node-RED для роботи з MariaDB, які використовувалися в даній лабораторній роботі.
Поясніть фрагмент коду, що створює базу даних з необхідними таблицями при старті.
Поясніть роботу вузлів node-red-contrib-os
Розкажіть фрагмент програми що формує записи в історію
