Інструменти віддаленого доступу та налагодження: практична частина

Тривалість: 2 акад. години

Мета: Набути практичних навичок розгортання та налаштування віртуального середовища з операційними системами Windows 10 та Debian 13 для відпрацювання технологій віддаленого доступу й аналізу мережевого трафіку.

Лабораторна установка для проведення лабораторної роботи у віртуальному середовищі.

Апаратне забезпечення, матеріали та інструменти для проведення віртуальної лабораторної роботи.

• ПК з встановленою сучасною ОС з достатніми вимогами для роботи віртуальних машин Windows 10 та Debian

Програмне забезпечення, що використане у віртуальній лабораторній роботі.

1. ssh клієнти і сервери
2. PuTTY
3. tcpdump
4. Сніфер Wireshark (http://www.wireshark.org/)

Загальна постановка задачі

Цілі роботи:

• встановити VirtualBox

• зробити віртуальну машину Windows 10

• зробити віртуальну машину Debian 13

• налаштування мереж на віртуальних машин

• встановлення PuTTY, WinSCP

• організувати доступ з Windows 10 до Debian 13 по SSH

• організувати доступ з Debian 13 до Windows 10 по SSH

• встановити tcpdump на віртуальній машині Debian та зробити захоплення пакетів

• встановити сніфер Wireshark та отримати навички роботи з ним

• забезпечити віддалений збір пакетів з ВМ Debian на Windows 10

graph LR
  Internet[Internet]
  subgraph Host["Host machine"]
    direction TB
    LAN[Host Adapter]
    VM1[VM Wndows10]
    VM2[VM Debian]

  end

  style Internet fill:#f2f2f2,stroke:#333,stroke-width:1px
  style Host fill:#e6f7ff,stroke:#1f77b4,stroke-width:1px
  style VM1 fill:#fff,stroke:#2ca02c,stroke-width:1px
  style VM2 fill:#fff,stroke:#d62728,stroke-width:1px

  %% підписи зв'язків
  Internet ---|uplink| LAN
  LAN ---|bridge| VM1
  LAN ---|bridge| VM2

рис.1. Схематичне зображення установки лабораторної роботи

Теоретичний матеріал:

• SSH (Secure Shell): теоретична частина
• Аналізатори пакетів (Wireshark та інші): теоретична частина

Послідовність виконання роботи

1. Встановлення та налаштування віртуальних машин

• Встановіть VirtualBox та віртуальну машину (надалі VM) з Windows 10 як описано в цьому практичному занятті.
• Завантажте образ Debian і створіть віртуальну машину з Debian.
• Встановіть на VM Debian Samba

sudo apt update
sudo apt install samba

2. Налаштування та перевірка зв’язку

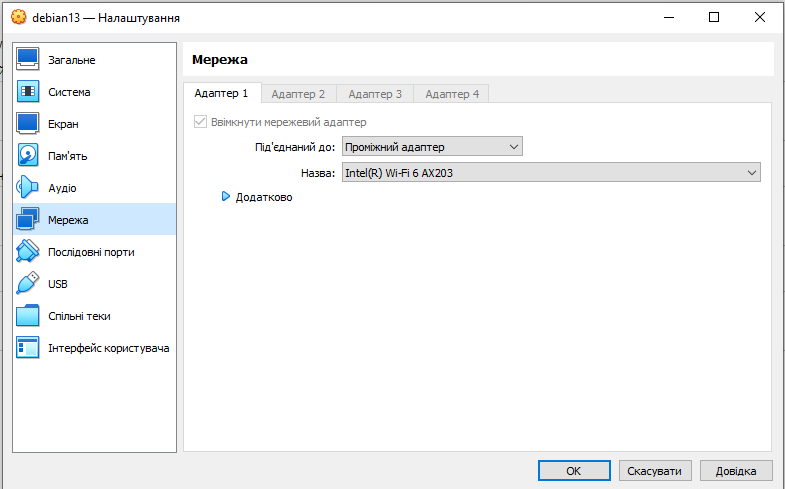

• Налаштуйте обидві віртуальні мережі на зв’язок типу “міст” (“проміжний адаптер”) з мережною картою хостової машини, що має доступ до Інтернету (рис.2).

рис.2. Приклад налаштування мережної карти VM Debian

• Запустіть обидві віртуальні машини

• Дізнайтеся IP адресу VM Windows 10, наприклад

ipconfig

• Дізнайтеся IP адресу VM Debian, наприклад

ip -4 a

• Перевірте доступність однієї VM з іншої (в обидва боки)

ping 192.168.2.126

• Перевірте доступність по імені VM Debian, наприклад

ping debian13

3. Доступ по SSH з командного рядку Windows

• Підключіться з VM Windows по SSH до VM Debian

ssh vboxuser@debian13

• Перевірте доступність команд, наприклад

cd ..
ls

4. Доступ з PuTTY та WinSCP

• Завантажте Putty на VM Windows посиланням https://www.chiark.greenend.org.uk/~sgtatham/putty/latest.html . Ця утиліта дає можливість підключатися до різноманітних пристроїв в термінальному режимі.
• Запустіть Putty. У полі Host Name впишіть IP адресу або ім’я VM Debian. У полі Saved Session впишіть назву підключення, наприклад Debian, через яке Ви зможете підключатися пізніше, зробивши вибір, і натисніть Save. Після цього натисніть Open щоб відкрити сессію.

рис.3.

• Перший раз при підключенні, Putty зробить попередження, натисніть Accept щоб погодитися.

рис.4.

Це стандартне вікно PuTTY Security Alert, яке з’являється при першому підключенні до нового SSH-сервера. Тут повідомляється таке:

• The host key is not cached for this server - ключ цього сервера (debian13, порт 22) ще не збережений у кеші PuTTY. Тобто програма не знає, чи справді це та сама машина, до якої ви хочете підключитися.
• You have no guarantee that the server is the computer you think it is - попередження, що немає гарантії автентичності сервера (бо ключ бачиться вперше).
• Далі показано fingerprint ключа сервера (відбиток ключа SSH, у цьому випадку ssh-ed25519 255 SHA256:...). Це унікальний ідентифікатор ключа SSH сервера.

Є кілька варіантів дій:

• Accept — прийняти ключ і зберегти його у кеш PuTTY. Надалі при підключенні PuTTY перевірятиме, що сервер дає той самий ключ.
• Connect Once — підключитися тільки цього разу, не зберігаючи ключ. Наступного разу таке вікно з’явиться знову.

• Cancel — скасувати підключення.

• Відкриється вікно терміналу, введіть користувача та пароль. Зверніть увагу, що при введенні паролю, він не відображається (навіть зірочками).

рис.5.

Термінал працює з використанням захищеного протоколу ssh, який був активований при створенні образу. Доступ по SSH можна відключити в будь який момент. При підключенні до реального пристрою з Linux, Putty дає можливість працювати в командному режимі з Windows.

• Звантажте та встановіть на VM Windows 10 WinSCP https://sourceforge.net/projects/winscp/ . Цей застосунок дає можливість підключатися до файлової системи ОС Linux через SSH та інші способи комунікації та працювати з нею через табличне представлення
• Запустіть WinSCP на виконання. У полі Вузол впишіть IP адресу або ім’я пристрою VM Debian. У полях login і пароль впишіть відповідно ім’я користувача і пароль, а збережіть налаштування за допомогою кнопки зберегти, щоб потім Ви змогли підключатися пізніше, зробивши вибір. Після цього натисніть Login щоб відкрити сесію.

рис.6.

• Перший раз при підключенні як і випадку з Putty, вийде попередження, натисніть Accept щоб погодитися. Відкриється навігатор, в якому перейдіть на верхній рівень в кореневу директорію.

рис.7.

Тепер можна отримувати та записувати файли через табличне представлення.

5. Встановлення та перевірка SSH серверу на Windows

• Запустіть на VM Windows10 PowerShell від імені адміністратора. Встановіть SSH Server

Add-WindowsCapability -Online -Name OpenSSH.Server~~~~0.0.1.0

• Після встановлення запустіть службу sshd:

Start-Service sshd
Set-Service -Name sshd -StartupType 'Automatic'

• Start-Service sshd — запускає сервер.

• Set-Service -Name sshd -StartupType 'Automatic' — щоб SSH стартував автоматично при завантаженні Windows.

• Для перевірки стану запустіть команду:

Get-Service sshd

• Через консоль VM Debian використовуючи SSH підключіться до Windows

ssh user@ip_adr

6. Копіювання файлів з Debian на Windows

Для простоти будемо копіювати вже наявний файл, наприклад /var/log/dpkg.log. Також на Debian можна створити тестовий файл командою:

echo "Hello from Linux" > ~/testfile.txt

• Відкрийте PowerShell у VM Windows (не від імені адміністратора)

• Скопіюйте файл із Debian на Windows:

scp vboxuser@debian13:/var/log/dpkg.log  $env:USERPROFILE\Documents\

де:

• vboxuser — ім’я користувача у Debian,
• debian13 — назва або IP-адреса Debian-сервера,
• /var/log/dpkg.log — шлях до файлу на Debian,
• $env:USERPROFILE\Documents\ — каталог призначення у Windows.

Якщо все скопіюється має вивести щось на кшталт

PS C:\Users\vboxuser> scp vboxuser@debian13:/var/log/dpkg.log  $env:USERPROFILE\Documents\
vboxuser@debian13's password:
dpkg.log                                                                              100%  239KB  38.9MB/s   00:00

• Переконайтеся, що файл з’явився у VM Windows, відкрийте наприклад за допомогою Notepad ++.
• Скопіюйте директорію з VM Debian на VM Windows (рекурсивно):

scp -r vboxuser@debian13:/var/log/apt $env:USERPROFILE\Documents\

• Скопіюйте файл у зворотному напрямку (VM Windows → VM Debian):

scp C:\Users\me\Documents\localfile.txt user@192.168.1.10:/home/user/

• Перевірте результат на VM Debian. Підключіться по SSH і виконайте:

ls -l ~/localfile.txt

7. Встановлення та використання tcpdump на Debian

• Встановіть tcpdump на VM Debian

sudo apt update
sudo apt install -y tcpdump

• Виведіть спсисок доступних карт

sudo tcpdump -D

• Включіть прослуховування на карті Ethernet

sudo tcpdump -i enp0s3

• Спробуйте проаналізувати що виводиться на екран

8. Завантаження, інсталяція та налаштування сніферу WireShark на Windows 10

• Завантажте на віртуальну машину VM Windows10 сніфер Wireshark з офіційної сторінки https://www.wireshark.org/#download .

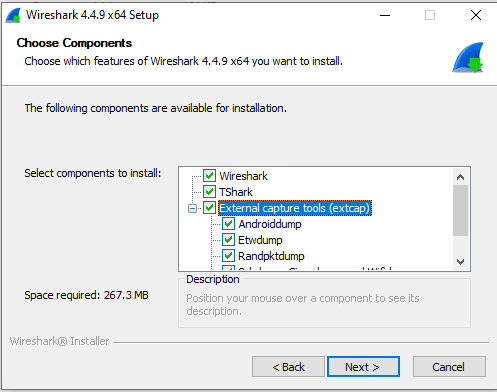

• Запустіть інсталятор, виберіть усі компоненти. В усіх інших діалогових вікнах залиште усі опції за замовченням.

рис.8.

• Запустіть на виконання сніфер WireShark. Виберіть інтерфейс через який йде з’єднання з Інтернет та іншою віртуальною машиною. Проаналізуйте чи йдуть пакети.

9. Фільтрація захоплення пакетів

• Проаналізуйте трафік з точки зору вузлів відправлення.
• Зупиніть захоплення пакетів.
• Зайдіть в налаштування Capture -> Options
• Користуючись довідкою з додатку 1, налаштуйте фільтр захоплення так, щоб проходили тільки пакет до і на VM Debian. Запустіть захоплення пакетів.
• Зробіть ping з віртуальної машини Debian. Подивіться чи захоплюються пакети.
• Зупиніть захоплення пакетів.

10. Фільтрація відображення пакетів

• Проаналізуйте трафік з точки зору вузлів відправлення.
• Запустіть захоплення пакетів без фільтрації.
• Зробіть ping з віртуальної машини Debian а також з хостової машини. Подивіться які показуються пакети.
• Зробіть щоб відображалися тільки пакети ICMP. Подивіться які показуються пакети.
• Подивіться які показуються тільки пакети ICMP з Debian.
• Зупиніть захоплення пакетів.

11. Запис у вказаний файл та його пост-аналіз

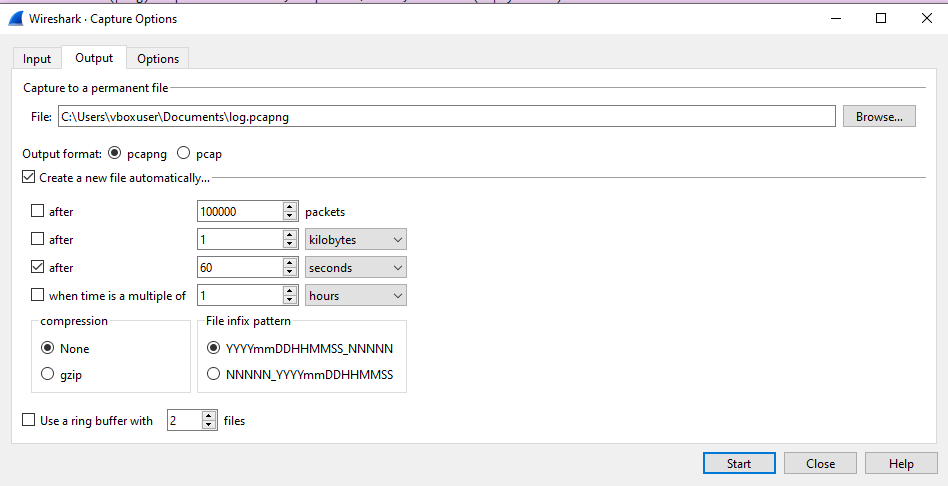

• У Capture -> Options налаштуйте щоб захоплення писалося у файл log* з розділенням кожна 60 секунд.

рис.9.

• Запустіть захоплення пакетів. Через 2 хвилини зупиніть.
• Через File->Open відкрийте збережений файл.

12. Аналіз gratuitous ARP

• Зупиніть пінги з VM Debian.
• Зробіть щоб в WireShark відображалися або захоплювалися тільки пакети ARP, і лог писався в один файл за замовченням.
• Запустіть захоплення пакетів.
• Перезапустіть VM Debian

13. Робота з Tshark

• Перевірте чи є потрібний шлях прописаний у змінній середовища у VM Windows10:

echo %PATH%

• Якщо шляху немає, добавте після чого перезагрузіть VM

setx PATH "%PATH%;C:\Program Files\Wireshark\"

• Перевірте версію tshark

tshark -v

• Запустіть tshark для запису в файл на 1 хвилину і перевірте результат.

tshark -i Ethernet -a duration:60 -w capture.pcapng

14. Віддалене захоплення пакетів у WireShark

• Відкрийте налаштування SSH remote capture, для цього необхідно клікнути ліворуч від назви інструменту.

рис.10.

• Налаштуйте підключення до віддаленого захоплення аналогічно рис.11

рис.11.

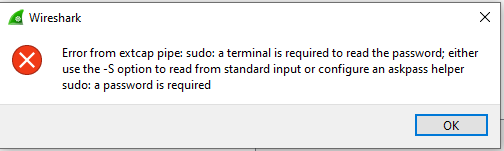

• Запустіть захоплення. Якщо видасть помилку про необхідність Sudo (рис.12) необхідно дозволити запуск потрібної команди без пароля через sudoers.
• Дізнайтеся про розміщення tcpdump

which tcpdump

• Запустіть на VM Debian редактор visudo:

sudo visudo

• Добавте шлях шлях до tcpdump який не потребуватиме паролю sudo:

vboxuser ALL=(ALL) NOPASSWD: /usr/bin/tcpdump

Після цього команда ssh vboxuser@host sudo tcpdump ... повинна запускатися без запиту пароля.

рис.12.

• Запустіть захоплення на Wireshark на Wndows 10, також запустіть захоплення на Debian.

sudo tcpdump -i enps03 not port 22

• Порівняйте отримані результати.

Додаток 1. Робота з tcpdump

Приклади аналізу записів:

1) Старт захоплення

listening on enp0s3, link-type EN10MB (Ethernet), snapshot length 262144 bytes

Тут tcpdump повідомляє, що слухає інтерфейс enp0s3, тип каналу Ethernet (EN10MB), і буде брати максимум 262144 байти з кожного пакета (тобто повний пакет, а не зріз).

2) IGMP-запити (груповий трафік)

09:51:51.655626 IP 192.168.2.1 > 224.0.0.253: igmp query v3 [max resp time 1.0s] [gaddr 224.0.0.253]

• 09:51:51.655626 — час пакета.
• 192.168.2.1 > 224.0.0.253 — хто кому: маршрутизатор (192.168.2.1) розсилає запит на мультикаст-адресу.
• igmp query v3 — тип пакета: IGMP (Internet Group Management Protocol), версія 3.
• [gaddr 224.0.0.253] — групова адреса, про яку питають.

Тобто маршрутизатор питає всіх у мережі: «Чи є учасники групи 224.0.0.253?».

3) DNS-запити (PTR-записи)

09:51:51.958006 IP 192.168.2.126.50895 > 192.168.2.1.domain: 41788+ PTR? 253.0.0.224.in-addr.arpa. (42)

• 192.168.2.126.50895 — клієнт з локальної адреси, порт 50895.
• > 192.168.2.1.domain — сервер DNS (порт 53), тут domain дає розшифровку порту 53
• PTR? 253.0.0.224.in-addr.arpa. — запит зворотного DNS (який домен відповідає IP 224.0.0.253).
• (42) — довжина пакета 42 байти.

Далі бачимо відповіді NXDomain (немає такого домену).

4) ARP-запити

09:51:52.955624 ARP, Request who-has 192.168.2.232 tell 192.168.2.1, length 46

• Це ARP-запит: «Хто має IP 192.168.2.232? Скажи 192.168.2.1».
• Тобто маршрутизатор шукає, хто в локальній мережі використовує адресу 192.168.2.232.

Відповідь:

09:51:57.184584 ARP, Reply 192.168.2.115 is-at 50:91:8e:84:d1:d0, length 46

Це вже повідомлення від вузла: «IP 192.168.2.115 належить MAC 50:91:8e:84:d1:d0».

5) NXDomain у DNS

09:51:52.180146 IP 192.168.2.1.domain > 192.168.2.126.37822: 18676 NXDomain 0/0/0 (44)

Тут сервер DNS відповідає клієнту (192.168.2.126): «Немає такого імені» (NXDomain).

Приклади команд

Щоб подивитися всі пакети з певного інтерфейсу, використовується проста команда:

sudo tcpdump -i eth0

У цьому випадку tcpdump буде в реальному часі відображати трафік, що проходить через інтерфейс eth0.

Щоб подивитися всі пакети з усіх інтерфейсів (Linux), використовується команда:

sudo tcpdump -i any

У цьому випадку tcpdump в реальному часі відображатиме трафік, що приходить на усі доступні інтерфейси одночасно (eth0, wlan0, lo тощо). Зауваж: інтерфейс any працює переважно на Linux; фільтри по MAC можуть не працювати коректно, і іноді складніше визначити, з якого саме фізичного інтерфейсу прийшов пакет (у Wireshark це можна побачити в полях frame.interface_id). Якщо захоплюєте через SSH, корисно виключити сам SSH-трафік, наприклад: sudo tcpdump -i any not port 22.

Якщо потрібно записати захоплений трафік у файл для подальшого аналізу у Wireshark, команда буде такою:

sudo tcpdump -i eth0 -w capture.pcap

Тут пакети не показуються на екрані, а зберігаються у файл capture.pcap.

Для фільтрації лише трафіку HTTP, який зазвичай проходить через порт 80, можна виконати:

sudo tcpdump -i eth0 tcp port 80

У цьому випадку будуть показані тільки пакети TCP, пов’язані з веб-з’єднаннями без шифрування.

Щоб подивитися лише пакети від певного хоста, наприклад 192.168.1.10, використовується команда:

sudo tcpdump -i eth0 host 192.168.1.10

Це дозволяє зосередитися на обміні даними конкретної машини.

Іноді потрібно побачити лише перші байти корисного навантаження, а не весь пакет. Для цього застосовують опцію -s (snapshot length). Наприклад:

sudo tcpdump -i eth0 -s 96

У цьому випадку tcpdump буде брати лише перші 96 байтів з кожного пакета, що зменшує обсяг даних, але дозволяє все одно бачити заголовки.

Таб.1.

Додаток 2 Фільтри захоплення WireShark

Фільтр захоплення має вигляд послідовності примітивних виразів, з’єднаних сполучниками (and/or) і, за потреби, з префіксом not:

[not] primitive [and|or [not] primitive ...]

Наприклад фільтр захоплення для Telnet-трафіку з конкретним хостом

tcp port 23 and host 10.0.0.5

Цей приклад захоплює весь Telnet-трафік до і від хоста 10.0.0.5 та демонструє, як використовувати два примітиви та сполучник and.

Наприклад захоплення всього Telnet-трафіку, окрім того, що йде з 10.0.0.5

tcp port 23 and not src host 10.0.0.5

Примітиви:

• [src|dst] host - Фільтрація за IP-адресою або іменем хоста. Префікси src або dst дозволяють уточнити напрямок (джерело чи призначення). Якщо їх немає, фільтр спрацьовує на обидва напрямки.
• ether [src|dst] host - Фільтрація за Ethernet-адресою (MAC). Можна уточнити напрямок через src або dst.
• gateway host - Фільтрація пакетів, що проходять через вказаний хост як шлюз: MAC-адреса збігається, але IP-адреса не є джерелом чи призначенням.

• [src|dst] net [{mask }|{len }] - Фільтрація за мережею (наприклад, 192.168.1.0/24). Можна уточнити напрямок (src

  dst). Підтримується маска або CIDR-префікс.

• [tcp|udp] [src|dst] port - Фільтрація за TCP або UDP-портом. Напрямок можна уточнити через src або dst. Якщо протокол не вказаний, відбираються обидва (TCP і UDP).
• less|greater - Фільтрація за довжиною пакета (менше/більше заданої).
• ip|ether proto - Фільтрація за протоколом на рівні Ethernet або IP.
• ether|ip broadcast|multicast - Фільтрація широкомовних або мультикаст-пакетів (Ethernet чи IP).
• relop - Можна будувати складні вирази для відбору байтів чи діапазонів у пакетах. Докладніше див. pcap-filter: https://www.tcpdump.org/manpages/pcap-filter.7.html.

Додаток 3 Фільтри відображення WireShark

Для фільтрації за значенням поля в PDU, записується назва поля, оператор порівняння та значення з яким порівнюється це поле. Для формування тексту фільтру можна скористатися майстром побудови виразів фільтру, який викликається через кнопку Expression.... У таблиці нижче наводиться перелік найбільш вживаних для лабораторних робіт полів.

Таб.2.

Оператор порівняння може являти собою С-подібний оператор або символьне скорочення оператору, які наведені в таб.3

Таб.3.

Значення поля типу беззнакового цілого можна вводити в різних системах числення: 10-кова, 8-кова (починається з 0), 16-кова (починається з 0x). Наприклад, наступні значення еквівалентні.

ip.len le 1500

ip.len le 02734

ip.len le 0x436

Для того щоб задати умову для булевого поля, достатньо вказати це поле. Наприклад, наступне значення фільтру пропустить тільки ті пакети, для яких прапорець SYN в сегменті TCP буде виставлений

tcp.flags.syn

Байти або два байти адреси Ethernet можуть бути розділені розділювачами :, - або .. Наприклад:

eth.dst == ff:ff:ff:ff:ff:ff

eth.dst == ff-ff-ff-ff-ff-ff

eth.dst == ffff.ffff.ffff

Для означення в умові текстового поля, його значення береться в лапки. Наприклад:

http.request.uri == "http://www.wireshark.org/"

При побудові фільтру можна комбінувати дві та більше умови, використовуючи логічні оператори. У якості умови може виконуватися як фільтрація за протоколами (вказавши назву протокола), так і фільтрація за значенням полів.

Таб.4.

Додаток 4. Команди Tshark

• Виведення переліку інтерфейсів

tshark -D

• Для захоплення трафіку у консоль з інтерфейсу eth0 :

tshark -i eth0

• Збереження у файл для подальшого відкриття у Wireshark:

tshark -i eth0 -w capture.pcapng

• Те саме але з обмеженням 60 секунд

tshark -i eth0 -a duration:60 -w capture.pcapng

• Фільтри захоплення (як у tcpdump, BPF), наступний захоплює лише HTTP-трафік.

tshark -i eth0 -f "tcp port 80"

Фільтри відображення (як у Wireshark), аналіз уже збереженого дампу, вивід лише пакетів від потрібного хоста.

tshark -r capture.pcapng -Y "ip.src==192.168.0.1"

• Вивід конкретних полів. Показує лише джерело, призначення і довжину кадру.

tshark -r capture.pcapng -T fields -e ip.src -e ip.dst -e frame.len

• Статистика. Будує статистику по кількості пакетів/байтів за інтервалами (1 секунда).

tshark -z io,stat,1

• Ротація файлів (ring buffer). Запис у кілька файлів по 10 МБ у циклі (для довготривалого моніторингу).

tshark -i eth0 -b filesize:10240 -b files:5 -w dump.pcapng

Практичне заняття розробив Олександр Пупена.

При створенні елементів заняття використовувався ChatGPT.
