Реалізація Modbus TCP Server в CODESYS Control Win

Теоретична частина

Бібліотека ModbusFB

https://content.helpme-codesys.com/en/libs/ModbusFB/Current/ModbusFB/fld-ModbusFB.html

ServerTCP FB

ServerTCP обробляє запити MODBUS TCP до 64 паралельних клієнтських з’єднань.

Зверніть увагу: деякі вхідні змінні, пов’язані з конфігурацією з’єднання, зчитуються під час фронту сигналу xEnable. Щоб змінити конфігурацію з’єднання, застосунок повинен:

  • роз’єднатися (xEnable := FALSE і виконати FB),
  • змінити відповідні вхідні змінні,
  • знову встановити з’єднання (xEnable := TRUE і виконати FB).

Server надає статистику щодо отриманих коректних запитів і надісланих відповідей. Некоректні повідомлення відкидаються на рівні комунікації, тому не відображаються у статистиці. Для аналізу ситуацій, коли можуть виникати некоректні відповіді, можна використати udiLogOptions з LoggingOptions.WarnOnReceivedInvalidFrames.

Область Ім’я Тип Початкове Коментар
Input xEnable BOOL FALSE Дозволяє серверу прийняти конфігурацію fcsSupported та dataModel. Якщо «модель даних» (tableDefinitions) містить помилки конфігурації, сервер не перейде в активний стан (xBusy = FALSE).
Input fcsSupported SupportedFCs Constants.SUPPORTED_FCS_SIMPLE_SERVER Підтримувані «коди функцій», приймаються при xEnable FALSE → TRUE. Якщо не задано застосунком, використовується значення за замовчуванням Constants.SUPPORTED_FCS_SIMPLE_SERVER.
Input dataModel TableDefinitions «Модель даних», приймається при xEnable FALSE → TRUE.
Input tInactivityInfoTime UDINT 0 Час неактивності (мс). Якщо за цей час не отримано коректних запитів, сигналізується неактивність. За замовчуванням 0 – без контролю неактивності.
Input wsInterfaceName WSTRING(255) Назва інтерфейсу ETH для прив’язки (порожньо – будь-який ETH). Зчитується лише по фронту xEnable.
Input uiPort UINT 502 Порт ETH. Зчитується лише по фронту xEnable.
Input xReset BOOL FALSE Скидання сервера. Закриває та знову відкриває сокет. Скидає xRunning, xError, eErrorID, xInactive, а також статистику запитів (udiNumMsgRecv, udiNumMsgReply, udiNumWriteRequests тощо) та ознаки xReadRequest, xWriteRequest.
Input udiLogOptions UDINT LoggingOptions.ServerStartStop Параметри журналювання.
Область Ім’я Тип Коментар
Output xRunning BOOL Сервер запущений та очікує запити.
Output xError BOOL Ознака помилки.
Output eErrorID Error Код помилки.
Output xInactive BOOL Не отримано коректних запитів протягом InactivityTimeOut.
Output udiNumMsgRecv UDINT Статистика: кількість отриманих запитів з моменту запуску сервера.
Output udiNumMsgReply UDINT Статистика: кількість надісланих відповідей з моменту запуску сервера.
Output udiNumMsgExcReply UDINT Статистика: кількість надісланих виключних відповідей (exception).
Output udiNumMsgExcReplyIllegalFct UDINT Статистика: кількість відповідей з помилкою «illegal function».
Output udiNumMsgExcReplyIllegalDataAdr UDINT Статистика: кількість відповідей з помилкою «illegal data address».
Output udiNumMsgExcReplyIllegalDataValue UDINT Статистика: кількість відповідей з помилкою «illegal data value».
Output xReadRequest BOOL Відбувся запит читання з моменту останнього виклику (включно з відхиленими).
Output udiNumReadRequests UDINT Лічильник запитів читання (включно з відхиленими).
Output xWriteRequest BOOL Відбувся запит запису з моменту останнього виклику (включно з відхиленими).
Output udiNumWriteRequests UDINT Лічильник запитів запису (включно з відхиленими).
Output uiConnectedClients UINT Кількість фактично підключених клієнтів.

Підтримувані коди функцій

За замовчуванням сервер MODBUS підтримує:

  • ReadCoils
  • ReadDiscreteInputs
  • ReadHoldingRegisters
  • ReadInputRegisters
  • WriteSingleCoil
  • WriteSingleRegister
  • WriteMultipleRegisters
  • ReadWriteMultipleRegisters

Додатково може підтримувати:

  • MaskWriteRegister

Підтримувані коди функцій можна налаштувати fcsSupported.

Означення моделі даних

Означення моделі даних відбувається через структуру типу TableDefinitions. Модель даних дозволяє:

  • непослідовні індекси для «елементів даних» (наприклад: індекси 0..9, 20..29)
  • кілька (непослідовних) блоків пам’яті для «елементів даних» в одному «блоці даних» (наприклад: індекси 0..9 → блок пам’яті 1, індекси 20..29 → блок пам’яті 2)
  • «елементи даних», не відображені у пам’яті (для них необхідно реалізувати користувацький код обробки операцій читання/запису)
  • для «discrete inputs» / «coils»: розмір елемента даних 1 біт або 8 біт (по суті: ARRAY [0..numBits/8] OF BYTE або ARRAY [0..numBits-1] OF BOOL)
  • для «input registers» / «holding registers»: розмір елемента даних 16 біт (по суті: ARRAY [0..numRegisters-1] OF UDINT)
  • перекривання блоків пам’яті: можливе перекривання «registers» з «registers», а також «registers» з «discrete inputs» / «coils» (увага — складна для використання можливість)

Для підтримки цього модель даних означeє нуль або більше TableSection для кожної первинної таблиці MODBUS (TableDefinition). Деякі очевидні обмеження:

  • усі «елементи даних» в межах однієї секції повинні мати однаковий TableSection.uiDataItemSize
  • усі індекси «елементів даних» в межах однієї «первинної таблиці» повинні бути унікальними, перекривання індексів між секціями не допускається
  • запити читання/запису не повинні охоплювати більше ніж одну секцію

Структурний тип TableDefinitions представляє первинні таблиці в моделі даних з 4-х таблиць типу TableDefinition

  • tableDiscreteInputs
  • tableCoils
  • tableInputRegisters
  • tableHoldingRegisters

Структурний тип TableDefinition використовується для означення однієї з «первинних таблиць» як частини «моделі даних». Включає такі властивості:

  • uiNumSections (UINT) - кількість секцій TableSection у таблиці
  • pSections (POINTER TO TableSection) - вказівник на TableSection

Тобто кожна таблиця може включати кілька секцій які означені через тип TableSection , таким чином дає можливість збирати докупи кілька сегментів пам’яті як одну область даних Modbus.

Структурний тип TableSection використовується для означення секції однієї з «первинних таблиць» як частини «моделі даних». Включає такі властивості:

  • uiStart (UINT) - початковий індекс «елемента даних»

  • uiNumDataItems (UINT) - кількість «елементів даних» у секції

  • pStartAddr (POINTER TO BYTE) - початкова адреса секції
  • uiDataItemSize (UINT) - розмір «елемента даних» у бітах:
    • 1 або 8 для DiscreteInputs і Coils, вони можуть бути розміщені в пам’яті як ARRAY OF BOOL (uiDataItemSize = 8) або адресуватися побітово (uiDataItemSize = 1).
    • 16 для InputRegisters і HoldingRegisters.

Приклад

Наведений нижче приклад взятий з Example projects for MODBUS

//  The application has to:
//  - configure server FB(s)
//  - provide the data memory for the "data model"
//  - enable / disable / control / execute the server FB(s) including error handling
//
FUNCTION_BLOCK MODBUS_server_example
VAR
	aDiscreteInputsMemory : ARRAY [0..9] OF BOOL;
	aCoilsMemory1 : ARRAY [0..4] OF BOOL;
	aCoilsMemory2 : ARRAY [0..4] OF BOOL;
	aInputRegistersMemory1 : ARRAY [0..6] OF UINT;
	aInputRegistersMemory2 : ARRAY [0..2] OF UINT;
	aHoldingRegistersMemory : ARRAY [0..6] OF UINT;
END_VAR
VAR CONSTANT
	// функції які підтримуються
	fcsSupported : ModbusFB.SupportedFcs := (
		ReadCoils:=TRUE,
		ReadDiscreteInputs:=TRUE,
		ReadHoldingRegisters:=TRUE,
		ReadInputRegisters:=TRUE,
		WriteSingleCoil:=TRUE,
		WriteSingleRegister:=TRUE
		// інші коди -> FALSE
		// підтримка підфункцій для функції 08 -> FALSE
	);

// Проста багатосекційна «модель даних».
// Ця "модель даних" повністю відображена у пам’яті (усі "елементи даних" прив’язані до пам’яті).
// Вона містить непослідовні "елементи даних" і непослідовні ділянки пам’яті для демонстрації налаштування такої конфігурації.
// Можна також виконати "класичне" налаштування, див. «discrete inputs».
// "discrete inputs" – «класичний» варіант: послідовні «елементи даних» (0..n-1) і послідовна пам’ять для елементів даних (один суцільний блок пам’яті для всіх «елементів даних»).

	aDiscreteInputsSections : ARRAY [0..0] OF ModbusFB.TableSection := [
		// "discrete inputs" 0..255
		(
			uiStart := 0,
			uiNumDataItems := 256,
			pStartAddr := ADR(aDiscreteInputsMemory[0]),
			uiDataItemSize := 8
		)
	];

	// "coils" - consecutive "data items" and non-consecutive data item memory
	aCoilsSections : ARRAY [0..1] OF ModbusFB.TableSection := [
		// "coils" 0..4
		(
			uiStart := 0,
			uiNumDataItems := 5,
			pStartAddr := ADR(aCoilsMemory1[0]),
			uiDataItemSize := 8
		),
		// "coils" 5..9
		(
			uiStart := 5,
			uiNumDataItems := 5,
			pStartAddr := ADR(aCoilsMemory2[0]),
			uiDataItemSize := 8
		)
	];

	// "input registers" - non-consecutive "data items" and non-consecutive data item memory
	aInputRegistersSections : ARRAY [0..2] OF ModbusFB.TableSection := [
		// "input registers" 0..2
		(
			uiStart := 0,
			uiNumDataItems := 3,
			pStartAddr := ADR(aInputRegistersMemory1[0]),
			uiDataItemSize := 16
		),
		// "input registers" 5..8
		(
			uiStart := 5,
			uiNumDataItems := 4,
			pStartAddr := ADR(aInputRegistersMemory1[3]),
			uiDataItemSize := 16
		),
		// "input registers" 10..12
		(
			uiStart := 10,
			uiNumDataItems := 3,
			pStartAddr := ADR(aInputRegistersMemory2[0]),
			uiDataItemSize := 16
		)
	];

	// "holding registers" - consecutive "data items" and consecutive data item memory
	// "holding registers" 7..9 overlap with "input registers" 10..12
	aHoldingRegistersSections : ARRAY [0..1] OF ModbusFB.TableSection := [
		// "holding registers" 0..6
		(
			uiStart := 0,
			uiNumDataItems := 6,
			pStartAddr := ADR(aHoldingRegistersMemory[0]),
			uiDataItemSize := 16
		),
		// "holding registers" 7..9
		(
			uiStart := 7,
			uiNumDataItems := 3,
			pStartAddr := ADR(aInputRegistersMemory2[0]),
			uiDataItemSize := 16
		)
	];

	// the "data model" tables
	tableDefs : ModbusFB.TableDefinitions := (
		tableDiscreteInputs := (
			uiNumSections := 1,
			pSections := ADR(aDiscreteInputsSections[0])
		),
		tableCoils := (
			uiNumSections := 2,
			pSections := ADR(aCoilsSections[0])
		),
		tableInputRegisters := (
			uiNumSections := 3,
			pSections := ADR(aInputRegistersSections[0])
		),
		tableHoldingRegisters := (
			uiNumSections := 2,
			pSections := ADR(aHoldingRegistersSections[0])
		)
	);
END_VAR
VAR
	// our MODBUS TCP server (slave)
	serverTCP: ModbusFB.ServerTCP;

	initDone : BOOL := FALSE;
END_VAR
IF NOT initDone THEN
	initDone := TRUE;
	// configure tcpServer
	serverTCP(fcsSupported:=fcsSupported, dataModel:=tableDefs, wsInterfaceName:="Ethernet 2", uiPort:=502);
	// configure serialServer
	serverSerial(fcsSupported:=fcsSupported, dataModel:=tableDefs, uiUnitId:=42,
				 iPort:=SysCom.SYS_COMPORT2, dwBaudRate:=SysCom.SYS_BR_115200, byDataBits:=8, eParity:=SysCom.SYS_EVENPARITY, eStopBits:=SysCom.SYS_ONESTOPBIT,
				 eRtuAscii:=ModbusFB.RtuAscii.RTU);
END_IF

// call the server FB's
serverTCP(xEnable:=TRUE);
serverSerial(xEnable:=TRUE);

IF serverTCP.xWriteRequest = TRUE OR serverSerial.xWriteRequest THEN
	aInputRegistersMemory2[1] := aInputRegistersMemory2[1] + 1;
END_IF
// Цей застосунок надає огляд усіх функціональних блоків бібліотеки MODBUS,
// що є релевантними для користувача, та способів їх використання у CFC / ST.
// Зверніть увагу: цей приклад не виконує жодного коду, він призначений лише для вивчення.
PROGRAM Main
VAR
	slave_example_ST : MODBUS_server_example;
END_VAR

Практична частина

Встановлення CODESYS Control Win

  • Встановіть CODESYS Control Win V3. Інструкція по встановленню знаходиться за посиланням

Створення проєкту з конфігурацією

  • Створіть проєкт з назвою ModbusServer
  • У апаратній конфігурації добавте пристрій CODESYS Control Win V3. Як це зробити описано в Встановлення та робота з CODESYS Control Win: практичне заняття
  • Запустіть програмного PLC CODESYS Control Win та завантажте туди проєкт
  • Від’єднайте середовище розробки від PLC CODESYS Control Win
  • У межах пристрою CODESYS Control Win добавте карту Ethernet

image-20260215201149666

  • Зайдіть в налаштування добавленої карти Ethernet, натисніть кнопку Browse...

image-20260215201414350

  • Підключіться до програмного ПЛК та виберіть мережний адаптер через який буде відбуватися підключення.

image-20260215203032024

Реалізація Modbus TCP Server

  • Зайдіть в Tools Tree

image-20260215212252606

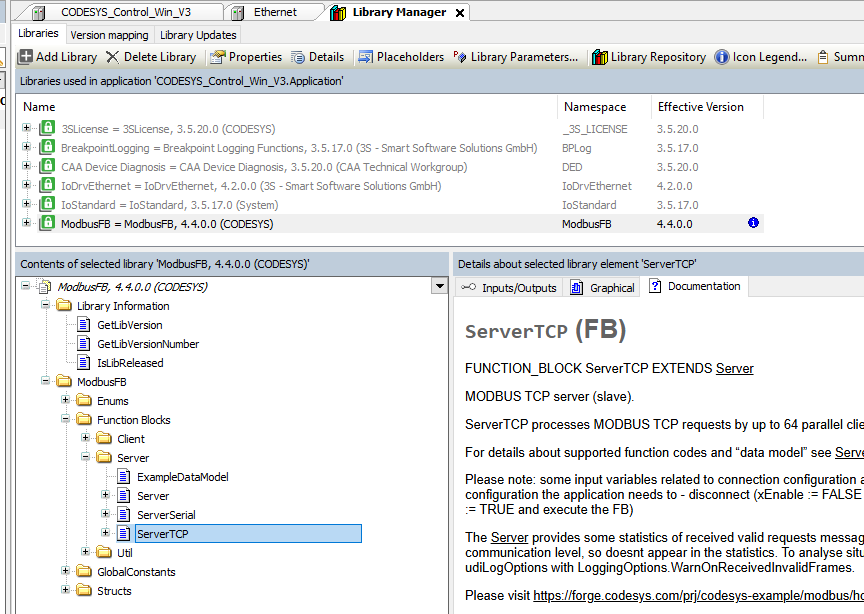

  • Добавте бібліотеку Modbus TCP Server

image-20260215213851855

  • [ ]

image-20260215221328620

  • Скомпілюйте проєкт
  • Відкрийте в редакторі добавлений пристрій (рис.4)

image-20260215223648017

Загальні концепції реалізації

Наведений нижче приклад взятий з Example projects for MODBUS

FUNCTION_BLOCK MODBUS_server
VAR
	aDI : ARRAY [0..255] OF BOOL;
	aDQ : ARRAY [0..255] OF BOOL;
	aIW : ARRAY [0..255] OF UINT;
	aQW : ARRAY [0..255] OF UINT;
END_VAR
VAR CONSTANT
	// функції які підтримуються
	fcsSupported : ModbusFB.SupportedFcs := (
		ReadCoils:=TRUE,
		ReadDiscreteInputs:=TRUE,
		ReadHoldingRegisters:=TRUE,
		ReadInputRegisters:=TRUE,
		WriteSingleCoil:=TRUE,
		WriteSingleRegister:=TRUE
	);

	aDiscreteInputsSections : ARRAY [0..0] OF ModbusFB.TableSection := [
		(
			uiStart := 0,
			uiNumDataItems := 256,
			pStartAddr := ADR(aDI[0]),
			uiDataItemSize := 8
		)
	];
	aCoilsSections : ARRAY [0..0] OF ModbusFB.TableSection := [
		(
			uiStart := 0,
			uiNumDataItems := 256,
			pStartAddr := ADR(aDQ[0]),
			uiDataItemSize := 8
		)
	];
	aInputRegistersSections : ARRAY [0..0] OF ModbusFB.TableSection := [
		(
			uiStart := 0,
			uiNumDataItems := 256,
			pStartAddr := ADR(aIW[0]),
			uiDataItemSize := 16
		)
	];
	aHoldingRegistersSections : ARRAY [0..0] OF ModbusFB.TableSection := [
		(
			uiStart := 0,
			uiNumDataItems := 256,
			pStartAddr := ADR(aQW[0]),
			uiDataItemSize := 16
		)
	];

	// the "data model" tables
	tableDefs : ModbusFB.TableDefinitions := (
		tableDiscreteInputs := (
			uiNumSections := 1,
			pSections := ADR(aDiscreteInputsSections[0])
		),
		tableCoils := (
			uiNumSections := 1,
			pSections := ADR(aCoilsSections[0])
		),
		tableInputRegisters := (
			uiNumSections := 1,
			pSections := ADR(aInputRegistersSections[0])
		),
		tableHoldingRegisters := (
			uiNumSections := 1,
			pSections := ADR(aHoldingRegistersSections[0])
		)
	);
END_VAR
VAR
	serverTCP: ModbusFB.ServerTCP;
	initDone : BOOL := FALSE;
END_VAR
IF NOT initDone THEN
	initDone := TRUE;
	serverTCP(fcsSupported:=fcsSupported, dataModel:=tableDefs, wsInterfaceName:="Ethernet 2", uiPort:=502);
END_IF

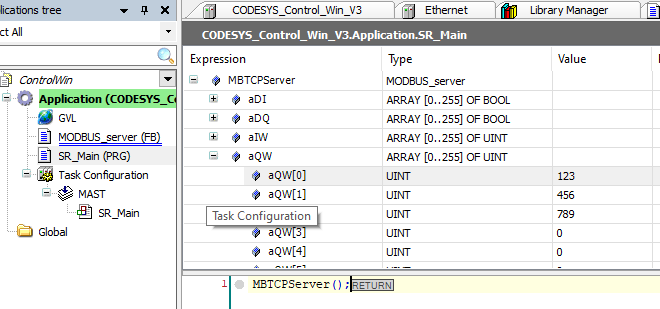

serverTCP(xEnable:=TRUE);
PROGRAM Main
VAR
	MBTCPServer: MODBUS_server;
END_VAR

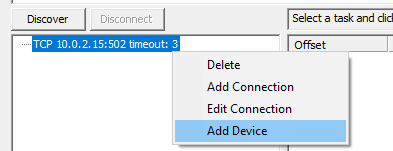

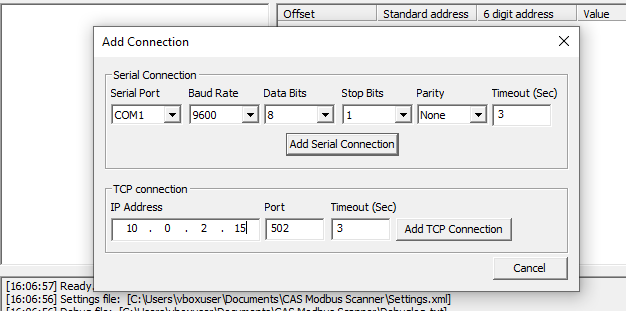

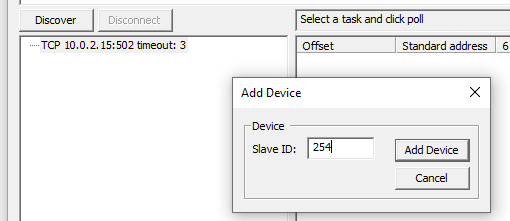

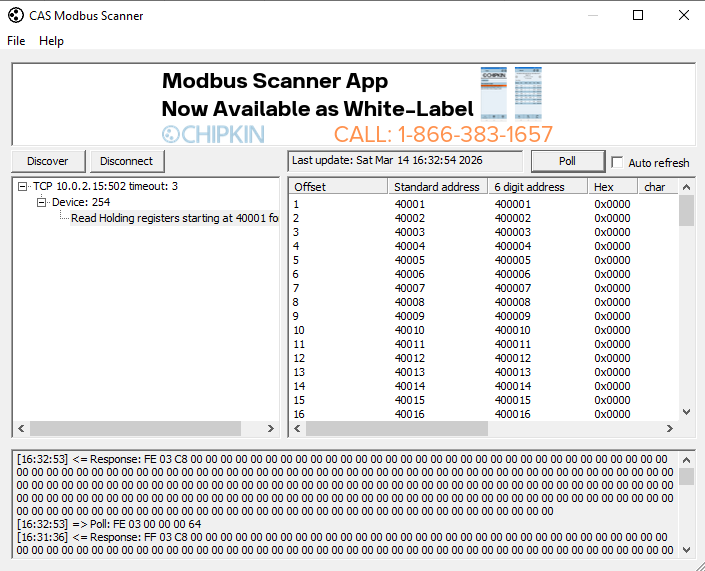

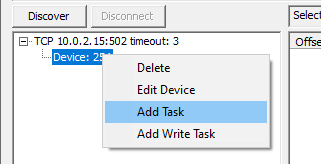

Розширення використання області %MW до більшого розміру

Даний пункт носить інформаційний характер і не потребує виконання.

У ряді випадків потребується розширення області %MW у CODESYS Control Win. Щоб збільшити пам’ять в CODESYS Control Win необхідно внести зміни в файл device.xml папки C:\ProgramData\EcoStruxure Machine Expert\V2.1\Devices\4096\0000 0001\3.5.x.y

У ts:section name="memory-layout"> наприклад перед <ts:section name="areas"> добавити розділ

	  <!-- resize memory area to 32000 words  -->
	  <ts:setting name="memory-size" type="integer" access="visible">
        <ts:value>32000</ts:value>
      </ts:setting>

Джерела

  1. Онлайн допомога ModbusFB
  2. https://forge.codesys.com/prj/codesys-example/modbus/home/Home/

Автори

Теоретичне заняття розробив Олександр Пупена.

Feedback

Якщо Ви хочете залишити коментар у Вас є наступні варіанти:

Про проект і можливість допомогти проекту написано тут
