Встановлення та робота з CODESYS Control Win: практичне заняття

Реєстрація на CODESYS Store International

Увага! Реєстрація проводиться вручну, підтвердження реєстрації може тривати кілька днів!

  • Зареєструйтеся на якщо Ви ще не зареєстровані, це безкоштовно, для цього:
    • зайдіть на [Customer Login CODESYS Store International](https://store.codesys.com/en/customer/account/login/)
    • Виберіть Create Private Customer Account

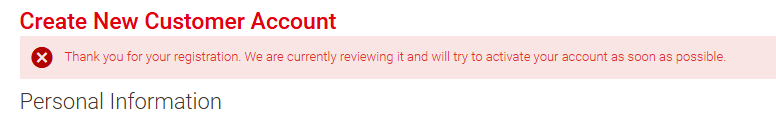

    • введіть необхідну інформацію, після чого вийде повідомлення про очікування на перевірку реєстрації.

image-20260214181950026\

рис.1.

Пройде певний час перш ніж вашу реєстрацію буде перевірено і підтеверджено.

Завантаження, встановлення та запуск CODESYS Control Win

  • Зайдіть на сторінку для завантаження https://store.codesys.com/en/codesys-control-win-sl-1.html,

  • натисніть Download, натисніть Accept та завантажте CODESYS Control Win SL https://store.codesys.com/en/customer/account/login/

  • Рзпакуйте архів і інсталюйте CODESYS Control Win 3 (не 64 бітну версію)

  • Після встановлення запустіть CODESYS Control Win з панелі статусу (Start PLC)

Після команди запуску, з’явиться вікно з повідомленням про роботу застосунку на системному рівні. Робота CODESYS Control Win без ліцензії триває 30 хв, після чого програмний ПЛК сам зупинить свою роботу. Зупинка CODESYS Control Win робиться також через панель статусу (Stop PLC)

image-20260215123644040

рис.2.

Створення проєкту і тест підключення

  • Запустіть CODESYS або Machine Expert.
  • Створіть проєкт

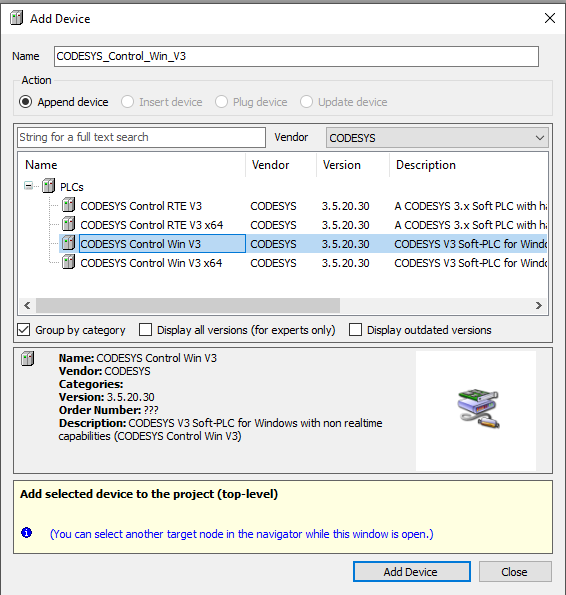

  • У апаратній конфігурації добавте пристрій:
    • виробника (Vendor) - CODESYS
    • назва - CODESYS Control Win V3

image-20260215124938261

рис.3.

  • Скомпілюйте проєкт
  • Відкрийте в редакторі добавлений пристрій (рис.4)
  • Знайдіть програмний ПЛК, та подвійним кліком виберіть його - він має виділитися жирним шрифтом

image-20260215125318883\

рис.4.

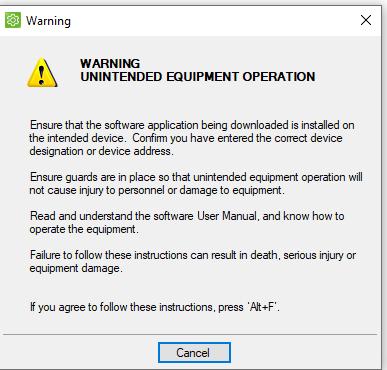

  • Перейдіть в онлайн на пристрій CODESYS Control Win V3
  • Після вінка попередження натисніть ALT+F

image-20260215125631581

рис.5.

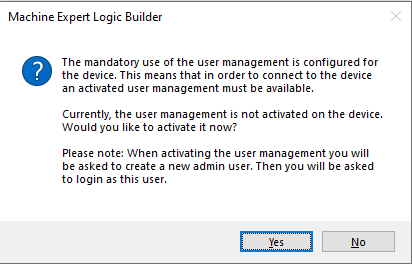

У наступному вікні (рис.6) середовище повідомляє, що для підключення до контролера обов’язково має бути активована система керування користувачами (User Management). Наразі вона на пристрої не увімкнена, тому середовище пропонує її активувати.Якщо натиснути Yes, буде створено адміністратора, після чого потрібно буде виконати вхід з логіном і паролем. Це механізм захисту доступу до PLC.

  • Натисніть кнопку Yes

image-20260215130442299

рис.6.

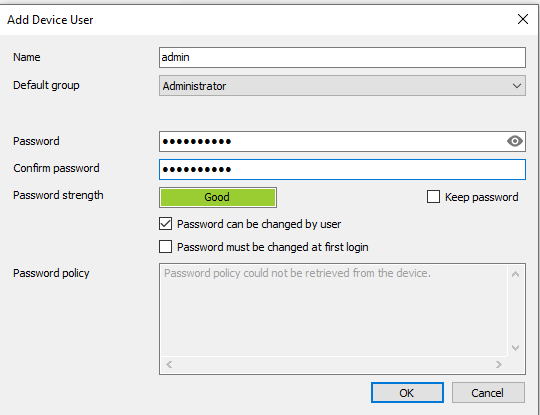

  • У вікні створення нового користувача та паролю (рис.7) вкажіть необхідні дані, які задвольняють вимогам щодо паролю (мінімум однак літера вклика, одна мала, одна цифра, один спец. символ, наприклад Password_1). Індикатором достатньої складності паролю буде текст Good навпроти Password strength. Не забудьте ім`я користувача та пароль, це потрібно буде для наступних доступів до програмного PLC.

image-20260215131613969

рис.7.

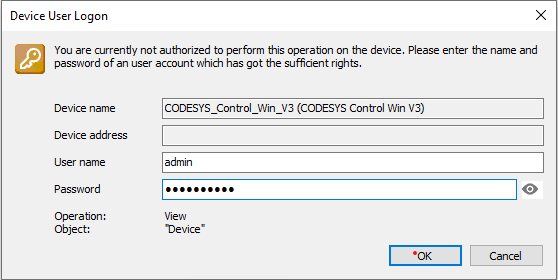

  • У наступному вікні (рис.8) вже потребується ввести дані для автентифікації, які щойно було створено. Ввведіть користувача та пароль для входу в програмний PLC.

image-20260215132101389

рис.8.

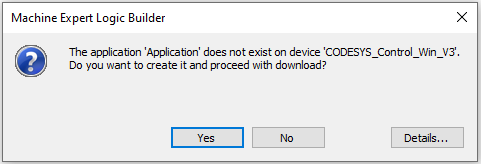

  • У наступному вікні необхідно натиснути Yes для того, щоб створити проєкт в PLC.

image-20260215132121760

рис.9

  • Переведіть програиний ПЛК в режим RUN

Перевірка роботи проєкту

  • Відєднайтеся від PLC
  • Створіть одну змінну та програму в секції POU, яка буде збільшуватися з кожним циклом і перевірте роботу програми.

Джерела

Автори

Практичне заняття розробив Олександр Пупена.
