Створення віртуальної машини в Oracle Cloud: практична частина

Дане практичне заняття не завершено. Автору не вдалося забезпечити нормальне функціонування віртуальних машин та взаємодію з ними. Початково передбачалося створення віртуальних машин A1 з ОС Ubuntu, однак не вдалося навіть створити таку віртуальну машину (можливо першопочатково було обрано недвалу локацію хостингу). Після вибору ВМ за замовченням (див. нижче), машини створювалися, однак з часом підключення до них через консоль Cloud Shell було неможливим. Якщо хтось користується даними сервісами, прохання завершити дану роботу, так як в її основі лежать інші діяльності в даному посібнику.

​ Олександр Пупена

Тривалість:

Мета:

Лабораторна установка для проведення лабораторної роботи у віртуальному середовищі.

Апаратне забезпечення, матеріали та інструменти для проведення віртуальної лабораторної роботи.

Програмне забезпечення, що використане у віртуальній лабораторній роботі.

Загальна постановка задачі

У лабораторній роботі використовується хмарні віртуальні машини https://cloud.oracle.com, який надає безкоштовне безлімітне по часу використання різними хмарними ресурсами, у тому числі віртуальними машинами в певному обсязі (деталі Free Teer), а також надає платні ресурси на 250 Євро.

Цілі роботи:

• налаштувати віртуальну локальну мережу між хостовою та гостьовою ОС для проведення наступних лабораторних робіт
• встановити сніфер Wireshark та отримати навички роботи з ним
• проаналізувати структуру кадрів Ethernet та ARP-пакетів

Послідовність виконання роботи

1. Реєстрація на Oracle Cloud

• Зареєструйтеся на https://cloud.oracle.com . При реєстрації треба врахувати кілька ключових особливостей Oracle Cloud:

• реєстрація потребує приєднати банківську карту до акаунту; під час підключення карти з неї буде сплачено суму в еквіваленті порядку 1 євро, однак кошти згодом будуть повернуті на картку; пропонуємо створити для цього віртуальну банківську картку, на якій утримувати невелику суму (але >1 євро);
• відомі часті випадки, коли карта банку не валідується в Oracle Cloud, у цьому разі спробуйте іншу карту.
• після повторного входження потребується двофакторна автентифікація, для чого на смартфон необхідно встановити ПЗ з класу Authentificator та підключити до нього аккаунт Oracle Cloud; кожного разу при входженні в кабінет https://cloud.oracle.com необхідно буде проходити автентифікацію як через логін пароль так і з використанням Authentificator
• для хостингу ресурсів у якості home region вибирайте найближче до Вас географічне розміщення з запропонованих а також важливо, найменш навантажених

Можна використати і інших постачальників хмарних сервісів типу IaaS, які пропонують можливість створювати віртуальні машини Linux. Вартість використання на багатьох сервісах є досить лояльними, зокрема, наприклад https://us.ovh.com/us/order/vps/?v=3#/vps/build. Надалі розглядаються кроки по створенню віртуальної машини в https://cloud.oracle.com за умови проходження усіх процедур реєстрації.

2. Створення віртуальної машини в хмарі

• На панелі керування виберіть опцію Create VM Instance, наприклад в Menu -> Compute -> Instances. Виберуть наступні налаштування (при виборі компонентів звертайте увагу на наявність примітки Always Free-eligible)
  • shape (в налаштуваннях Image and shape) - залиште налаштування за замовченням (див рис.1):
    • VM.Standard.E2.1.Micro
    • 1 OCPU, 1 Гб ОС (за замовченням)
  • Image (в налаштуваннях Image and shape) :
    • Oracle Linux
  • Завантажте собі на комп’ютер приватний та публічні ключі SSH (див. рис.2), це треба зробити обов’язково при створенні машини, щоб можна було підключатися по SSH
  • Інші налаштування також залиште за замовченням, натисніть кнопку Create внизу екрану

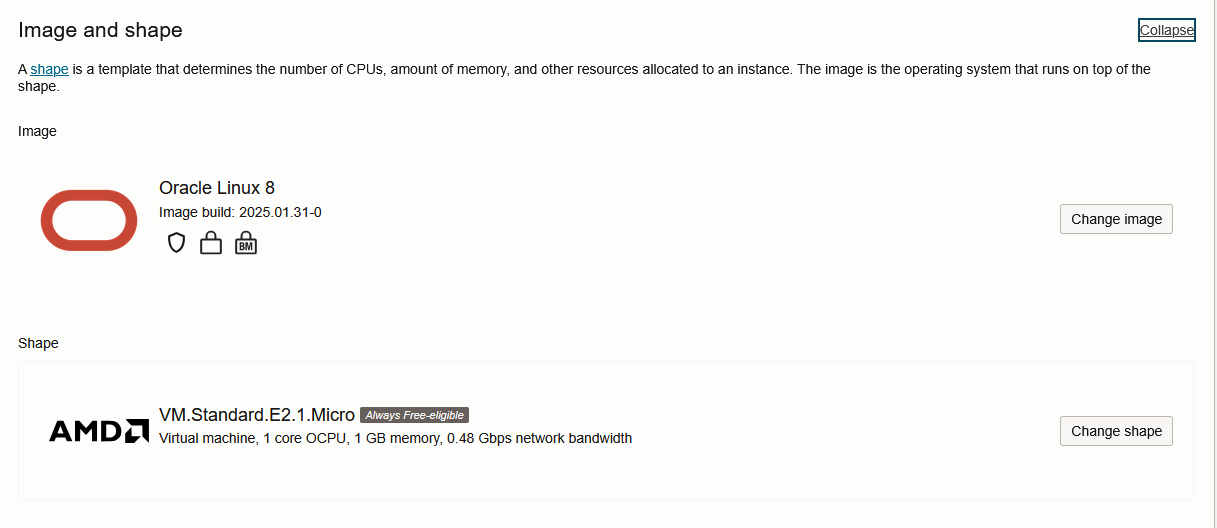

рис.1. Зовнішній вигляд частини вікна з налаштуваннями Image and shape для створення віртуальної машини

рис.2. Зовнішній вигляд частини вікна з кнопками завантаження ключів SSH для створення віртуальної машини

• Після створення автоматично перейдете у вікно перегляду інформації про віртуальну машину. У розділі Instance access знайдіть наступну інформацію і скопіюйте:
  • публічну IP адресу
  • Username

3. Підключення до віртуальної машини через Cloud Shell

Cloud Shell - це термінал на основі веб-браузера, доступ до якого можна отримати з консолі. Для нього створюється окрема віртуальна машина.

• У меню Developer Tools відкрийте Cloud Shell

• З часом внизу з’явиться вікно терміналу. У ньому на запрошення відображення посібника Would you like to run a tutorial to learn more about all the features included in Cloud Shell? (Type N to quit) [Y|N] натисніть N.
• Завантажте на машину з консоллю приватний ключ. Для цього в правому кутку консолі виберіть відповідний пункт меню - Upload.

• Після завантаження перевірте, що файл приватного ключа є в переліку файлів за допомогою команди ls:

mynic@cloudshell:~ (eu-frankfurt-1)$ ls
ssh-key-2025-02-16.key

• Змініть параметри доступу до ключа:

chmod 600 ssh-key-2025-02-16.key

• Підключіться до віртуальної машини, використовуючи команду

ssh -i шлях_до_ключа користувач@IP

Наприклад

ssh -i ssh-key-2025-02-16.key opc@130.162.237.84

Після підключення вийде наступне повідомлення

FIPS mode initialized
The authenticity of host '130.162.237.84' can't be established.
ECDSA key fingerprint is SHA256:...
ECDSA key fingerprint is SHA1:...
Are you sure you want to continue connecting (yes/no)? yes

• Наберіть yes для встановлення з’єднання
• Після вдалого підключення має вийти подібне до наступного повідомлення

[opc@instance-20250216-1111 ~]$ C

4. Встановлення PuTTY

Даний пункт необхідно виконувати для користувачів Windows, на якому відсутні засоби підключення по SSH

• Завантажте дистрибутив PuTTY з сайту https://www.chiark.greenend.org.uk/~sgtatham/putty/latest.html для вашої ОС
• Встановіть PuTTY

5. Підключення до віртуальної машини по SSH з PuTTY

• Запустіть на виконання
