Перегляд великих екранів Worldview в SCADA zenon

Функція Worldview у zenon дає можливість створювати дуже великі екрани (мнемосхеми, у zenon поняття екран - це сторінка зі змістом), які незручно розділювати на частини і потребують цілісності, з можливістю перегляду виділеної частини цього екрану в іншому вікні. Це характерно для таких задач як перегляд анімованої трубопровідної системи, шляхопроводів, карт, електричних схем тощо. Якщо монітор підтримує multi-tuch, то потреби зі зміною масштабу немає.

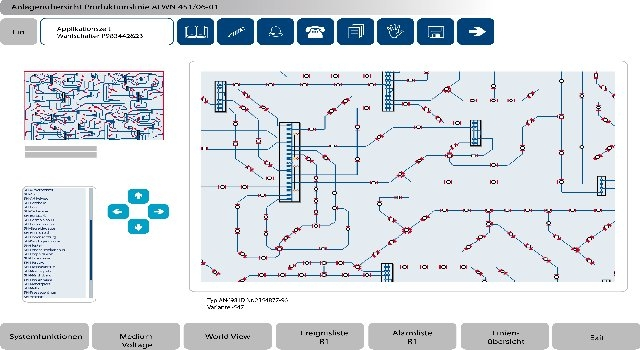

рис.1. Загальний вигляд Worldview.

Функціональність Worldviews надає такі можливості:

Відображення екранів, які перевищують розмір фрейму (фрейми - це означення розмірів та позиції екранів на моніторі)
Навігація по цих екранах
Масштабування в реальному часі цих екранів

Завдяки цьому можна повністю відобразити дуже велике обладнання та орієнтуватися в ньому, збільшити частини обладнання. Залежно від рівнів масштабування можна означити, які деталі відображаються (масштабування, панорамування та видалення безладу). Також можна переходити безпосередньо до елементів.

Можна подивитися роботу Worldview у демопроекті zenon14, у розділі Substation. Усю мнемосхему видно у невеликому вікні (рис.2), виділений фрагмент в ньому відображається у основній частині екрану. Над вікном з виділеним фрагментом знаходиться перелік доступних об’єктів керованих на екрані, клікнувши по якому можна перейти на конкретну частину основного екрану. Уся анімація на екрані доступна так само як і на звичайних екранах.

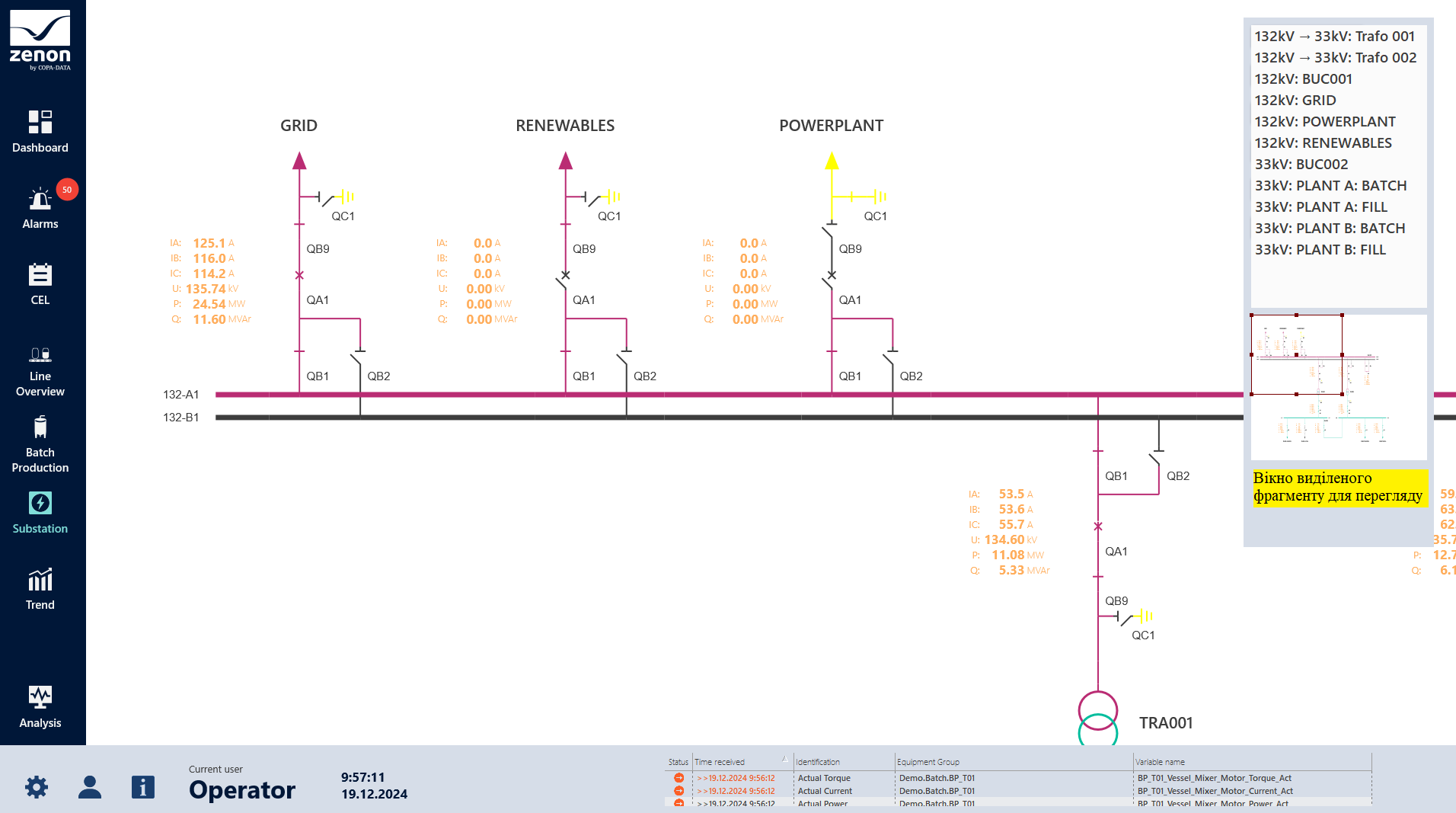

рис.2. Приклад Worldview у демопроекті zenon14 у режимі виконання

Загальна ідея полягає в тому, що створюються два екрани, які мають базуватися на різних фреймах:

Екран звичайного типу, з великим розміром, на якому відображається вся потрібна схема. Для цього екрану вимкнено параметр Use screen size from frame і він має бути більший або такий самий за розміром, як фрейм, на базі якого його створено.
екран спеціального типу Worldview Overview який забезпечує керування екрану звичайного типу (рис.4)

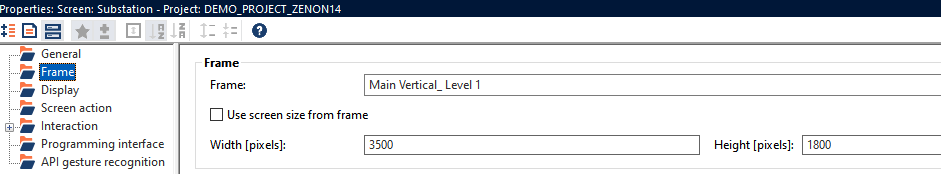

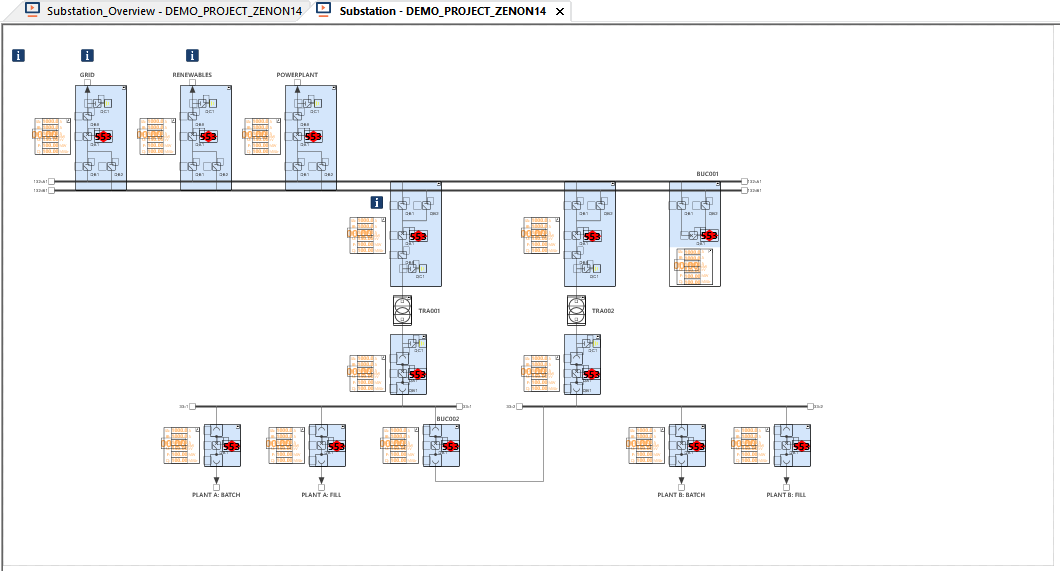

рис.3. Основний екран звичайного типу у демопроекті zenon14 у режимі редагування: зверху - наповнення екрану, знизу - вікно властивостей з розмірами та вимкненою властивістю Use screen size from frame

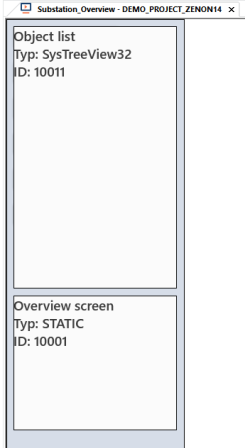

рис.4. Екран Substation_Overview у демопроекті zenon14 у режимі редагування

Викликаючи екран типу Worldview Overview означується, яким саме фреймом керуватиме цей екран. Так у демопроекті це _Main Vertical_Level 1 (рис.5). Там же налаштовуються інші характеристики, зокрема: підсвічування вибраних об’єктів, параметри масштабування, та керування масштабуванням.

рис.5. Налаштування функції виклику екрану типу Worldview Overview

У демопроекті використовуються тільки два спеціальних елементи екрану (див. рис.4). Окрім них доступні ще кілька, зокрема за замовченням екран типу Worldview Overview містить елементи керування, показані на рис.6.

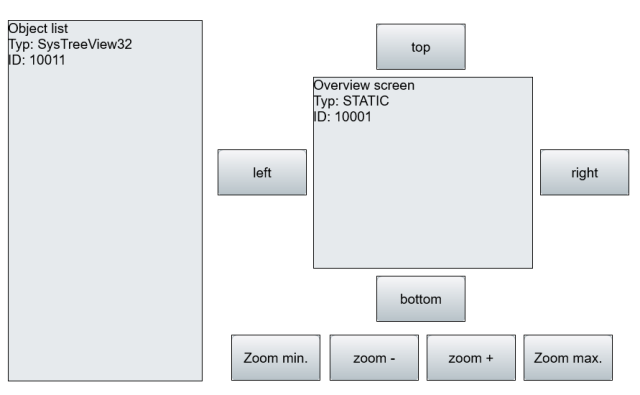

рис.6. Розміщення спеціальних елементів керування шаблоном за замовченням.

Для кожного об’єкта налаштування рівня масштабування, при якому об’єкт має бути видимим у worldview, установлюється в групі властивостей Service Engine об’єкта в розділі worldview (рис.7). Деякі елементи не можна масштабувати, наприклад комбінований/списковий список, список повідомлень тривоги, діаграма розширеного тренду тощо. Розмір цих елементів залишається постійним. Однак їх позиція змінюється.

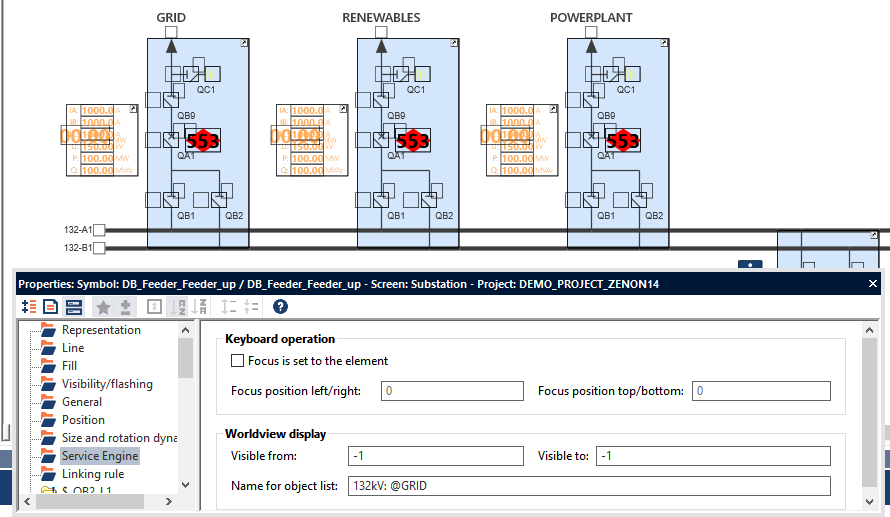

рис.7. Налаштування видимості об’єктів та відображення імені в списку для Worldview Overview

Екрани типу Worldview Overview можна використовувати лише з фіксованими розмірами frame . Adjustable розміри frame не підтримуються.

Теоретичне заняття розробив Олександр Пупена.
