Робота з SQL драйверами zenon: практична частина

Тривалість:

Мета:

Лабораторна установка для проведення лабораторної роботи у віртуальному середовищі.

Апаратне забезпечення, матеріали та інструменти для проведення віртуальної лабораторної роботи.

• PC

Програмне забезпечення, що використане у віртуальній лабораторній роботі.

1. SCADA zenon
2. Maria DB

Загальна постановка задачі

Цілі роботи:

Послідовність виконання роботи

1. Встановлення та налаштування MariaDB

• На комп’ютер або віртуальну машину з встановленою SCADA zenon Встановіть СКБД MariaDB https://mariadb.org/. При встановленні необхідно буде вказати root користувача і пароль

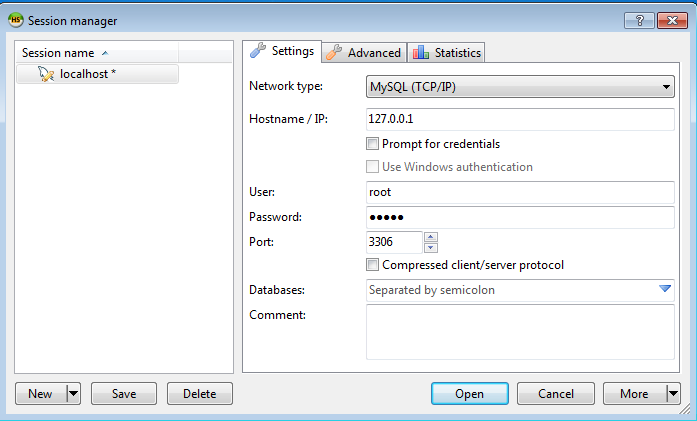

• Запустіть тестовий клієнт HeidiSQL, який поставляється разом з MariaDB. У вікні переліку сесій створіть підключення з іменем localhost і в налаштуваннях паролю вкажіть пароль і натисніть кнопку Open (рис.1)

рис.1.

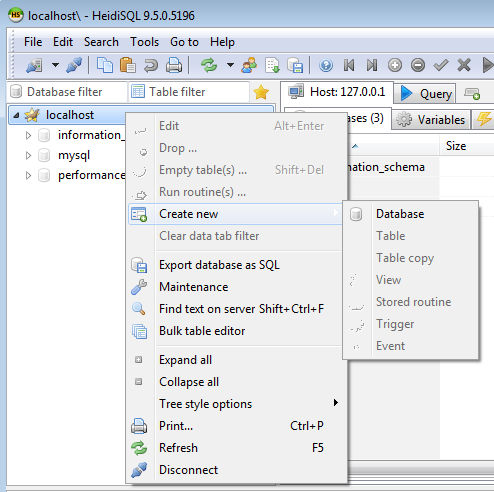

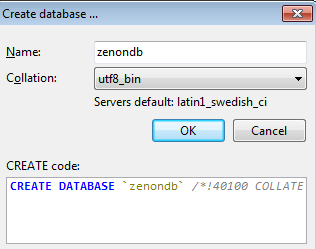

• Створіть нову базу даних з іменем zenondb

рис.2.

2. Встановлення драйверів та налаштування ODBC

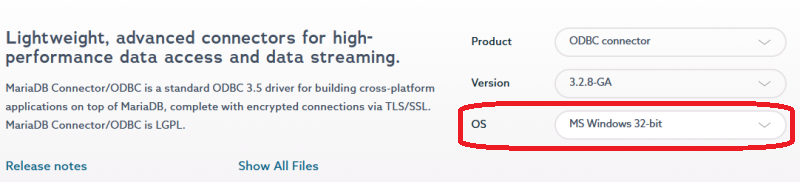

• Встановіть драйвери ODBC для MariaDB для вашої ОС за цим посиланням старі версії драйверів можна знайти за цим посиланням. Зверніть увагу, що навіть якщо у вас 64-розрядна ОС, для даної лабораторної роботи треба ставити саме 32-розрядну версію.

рис.3.

Для налаштування ODBC-з’єднання необхідно використовувати 32-розрядний ODBC Administrator, оскільки драйвери zenon є 32-бітними.

• Відкрийте налаштування ODBC через командний рядок, для сучасних 64 розрядних систем

C:\Windows\SysWOW64\odbcad32.exe

якщо у вас стара 32-розрядна операційна система, тоді

odbcad32.exe

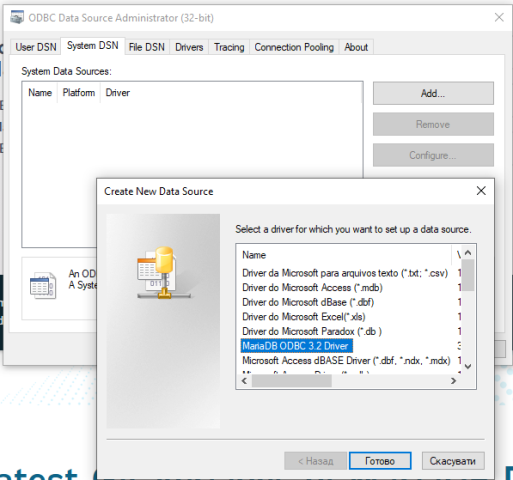

• Перейдіть на вкладку SystemDSN, натисніть кнопку Add для запуску налаштування майстра (рис.4)
• Виберіть драйвер Maria ODBC

рис.4.

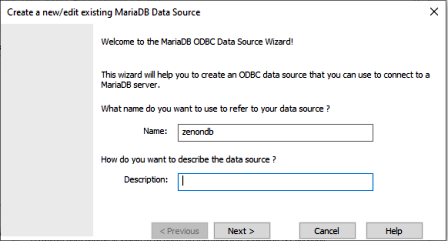

• Дайте ім’я підключенню zenondb (рис.5) та натисніть Next

рис.5.

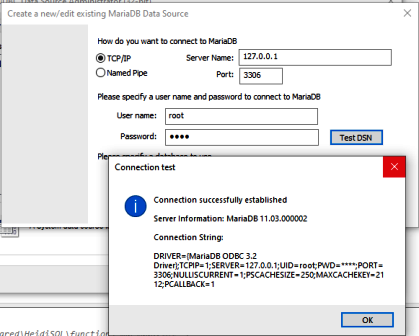

• Вкажіть розміщення бази даних та пароль після чого натисніть TestDSN (рис.6)

рис.6.

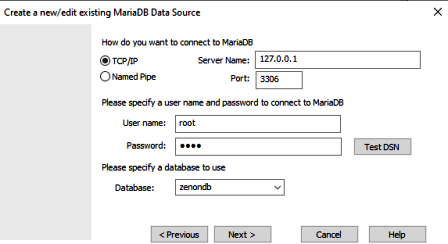

• За вдалого тестування підключення у списку Database виберіть базу даних за замовченням zenondb

рис.7.

• Після цього використовуючи кнопки Next та Finish завершіть роботу майстра налаштування

3. Створення проєкту в SCADA zenon для запису змінних в SQL

• Створіть новий робочий простір і новий проєкт в SCADA zenon

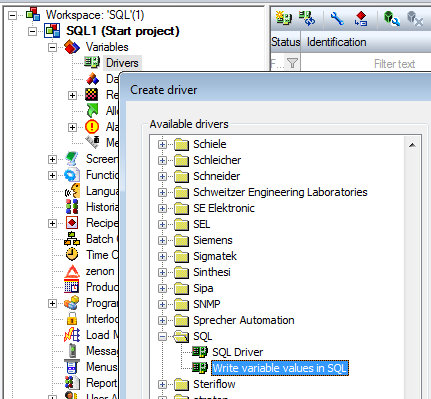

• Добавте драйвер Write variable values in SQL

рис.8.

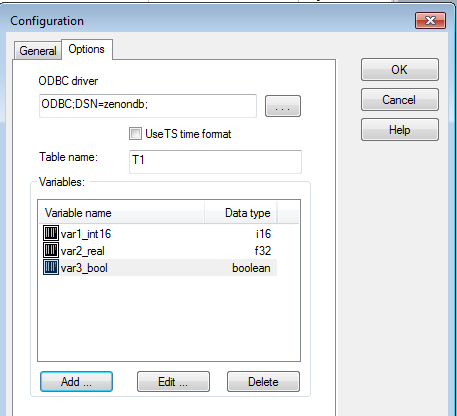

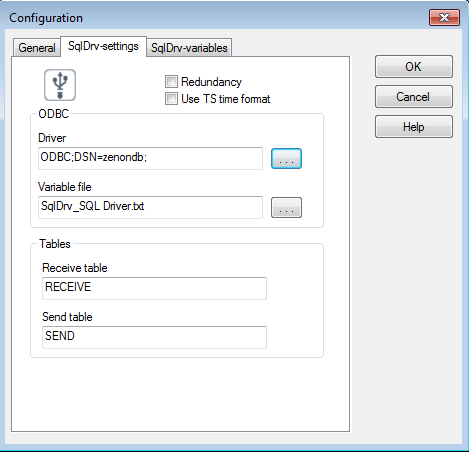

• У налаштуваннях драйверу (рис.9):
  • налаштуйте зв’язок з ODBC вказавши DSN,
  • вкажіть назву таблиці наприклад T1
  • добавте три змінні, які будуть писатися в таблицю, з різними типами даних

рис.9.

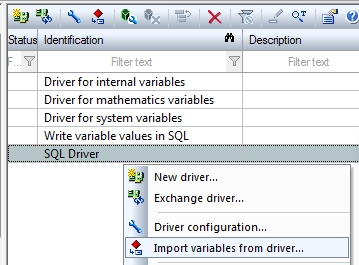

• Імпортуйте змінні драйверу в змінні zenon, для цього зробіть наступні дії:
  • виберіть з контекстного меню відповідний пункт (рис.10)

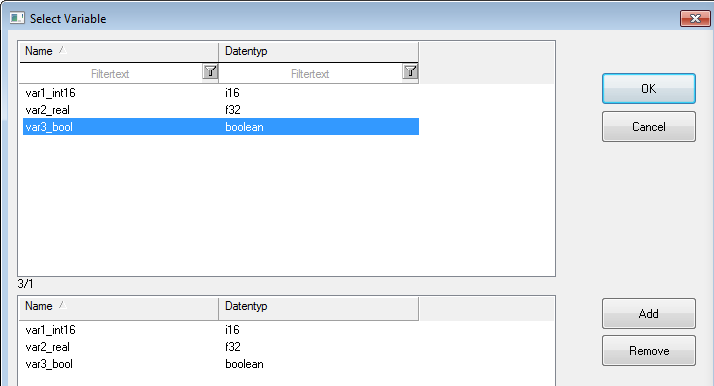

  • добавте усі змінні у перелік імпорту (рис.11)

рис.10

рис.11.

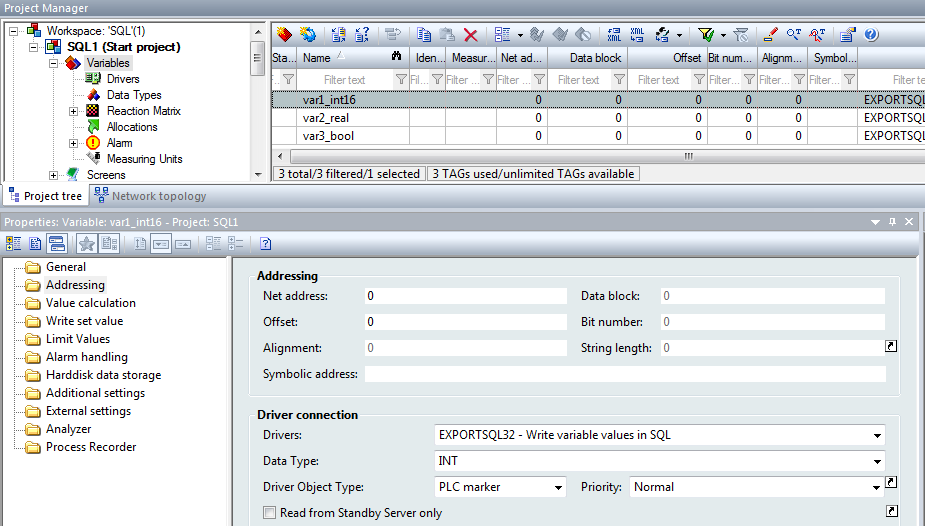

У Variables має з’явитися три змінні (рис.12)

рис.12.

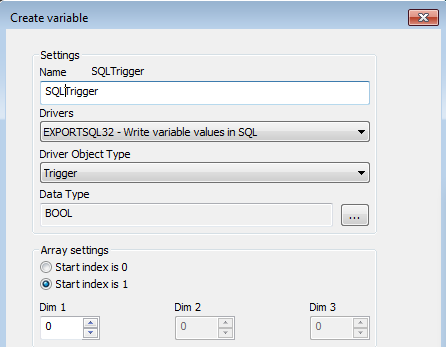

• Добавте тригерну змінну, зміна якої буде приводити до запису таблиці в базу даних (рис.13)

рис.13.

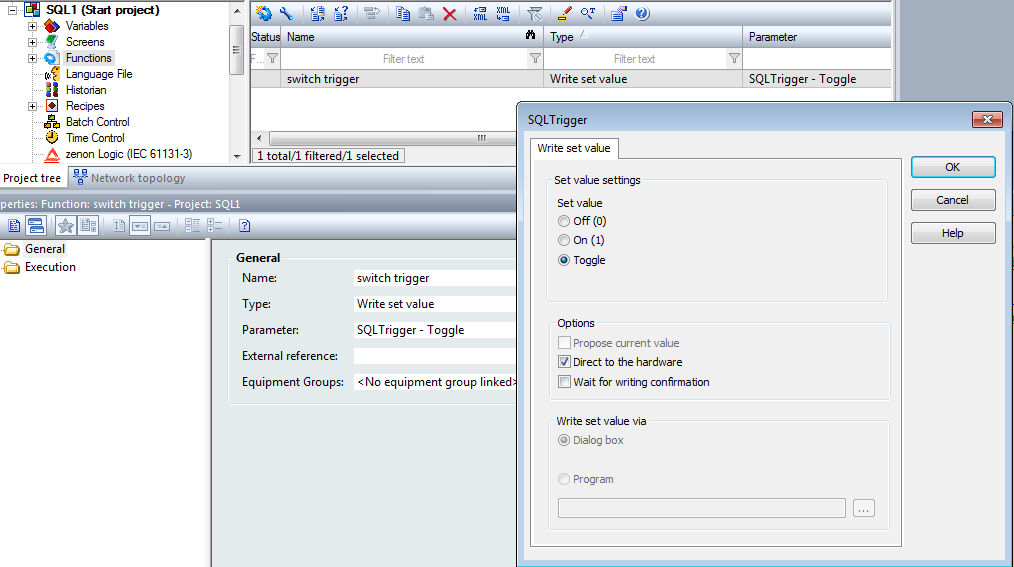

• Створіть функцію яка змінює значення тригерної змінної (рис.14)

рис.14.

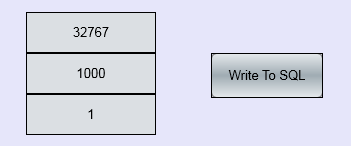

• Створіть Screen в якій можна відображати і змінювати значення змінних а також кнопку для запуску функції зміни тригера

рис.15.

4. Перевірка роботи

• Скомпілюйте проєкт, запустіть zenon Runtime
• Змініть значення змінних і натисніть кнопку Write To Sql
• Відкрийте Heidi SQL і підключіться до MariaDB серверу, якщо Ви цього ще не зробили

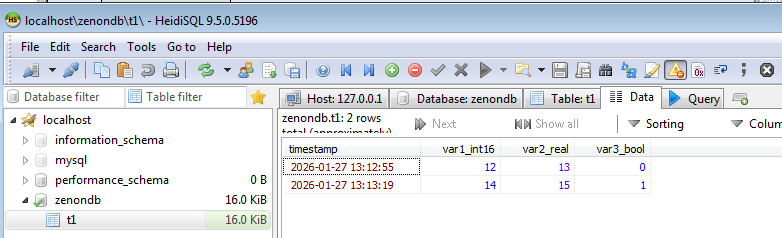

• Використовуючи кнопки Refresh знайдіть таблицю t1 та відповідні записи (рис.16)

рис.16.

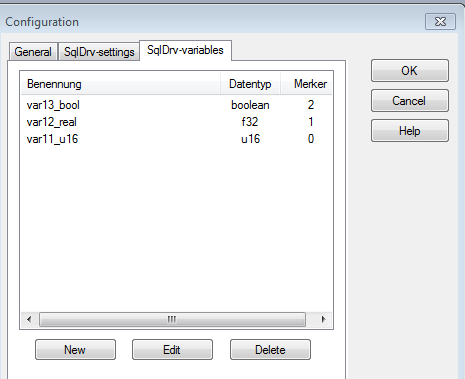

4. Робота SCADA zenon для запису змінних через SQL drv

• Ство

Джерела

Автори

Практичне заняття розробив Олександр Пупена.
