Створення Телеграм-бота в Node-RED: практична частина

Тривалість: 2 акад. години

Мета:

Лабораторна установка для проведення лабораторної роботи

1. Створення облікового запису Telegram

У цій частині лабораторної роботи необхідно реалізувати Телеграм-бота, який буде в онлайн режимі забезпечувати зв’язок користувача з RPI.

Якщо у Вас немає облікового запису Telegram - завантажте клієнтський застосунок і створіть обліковий запис за посиланням. Це безкоштовно, потребується тільки номер телефону.

2. Реєстрація нового телеграм-бота.

Знайдіть в телеграмі і додайте до своїх контактів @BotFather - це бот, який створює ботів
і введіть команду /start з’явиться вікно з доступними командами

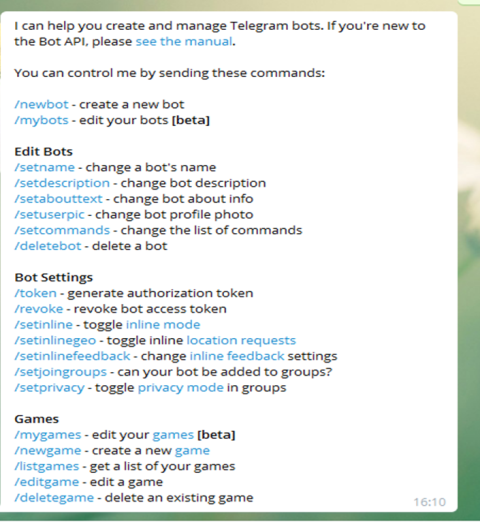

рис.1. Доступні команди створення телеграм-бота

напишіть (або натисніть) команду /newbot для створення нового бота

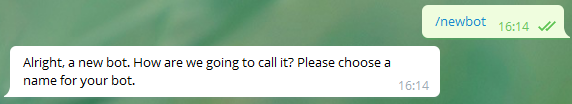

рис.2. Команда створення телеграм-бота

дайте йому ім’я, наприклад RPI Ivanenko Ivana

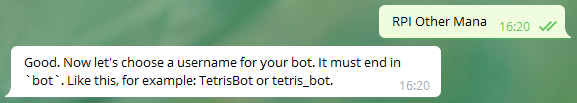

рис.3. Надання імені телеграм-боту

тепер треба ввести ім’я користувача для бота, який повинен закінчуватися на ` Bot` , наприклад

RPI_IvanenkoIvana_Bot За допомогою цього нікнейма можна знайти й додати вашого бота до своїх контактів.

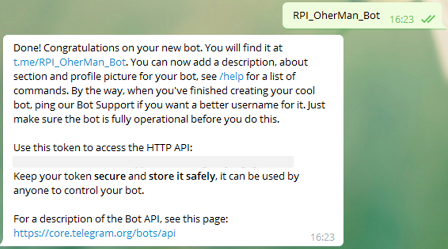

рис.4. Надання імені користувача телеграм-боту

Збережіть токен, який видав бот, бо він нам знадобиться згодом для керування.
Добавте бота до своїх контактів t.me/<username>.
за допомогою RPI_IvanenkoIvana_Bot ви зможете завжди відредагувати своїх ботів

3. Встановлення бібліотеки

Запустіть Node-RED, встановіть бібліотеку node-red-contrib-telegrambot

4. Створення першого варіанту бота

Ознайомтеся з описом бібліотеки node-red-contrib-telegrambot
створіть в Node-RED новий потік з іменем bot
створіть потік, як показано на рис.8.20; з правилами заповнення конфігураційного вузла ознайомтеся в описі

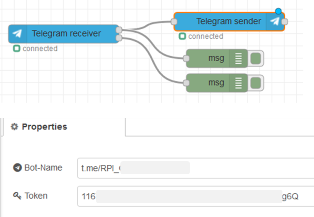

рис.5. Перший варіант бота в Node-RED

5. Перший запуск бота

Зроблений потік робить ехо-відповіді на будь яке повідомлення в приватному чаті.

зробіть розгортання потоку
зайдіть в Telegram добавте контакт свого бота, якщо ще не добавили
зайдіть в чат і натисніть кнопку Розпочати або команду /start
якщо бот працює, Вам повинна повернутися та сама команда

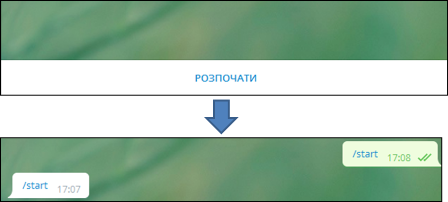

рис.6. Перший запуск бота - перевірка

6. Аналіз отриманого повідомлення

У вікні налагодження перегляньте структуру повідомлення (рис.8.22).
Визначте chatId він вам знадобиться для відправки повідомлення до вказаного чату.

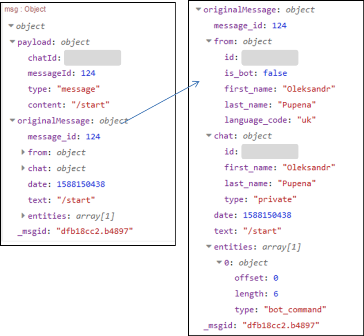

рис.7. Аналіз отриманого повідомлення

7. Формування стартового повідомлення допомоги

У подальшому бот буде використовуватися в діалозі тільки з використанням команд. Перша команда - це /start має виводити список доступних команд.

видаліть попередній фрагмент потоку для ехо-відповіді, створіть новий потік

рис.8. Формування стартового повідомлення допомоги

Функція “показати команди має наступний вигляд”

let txtmsg = "/start - показати базові команди\r\n";
txtmsg += "/sp - виставлення уставок\r\n";
txtmsg += "/pv - отримання плинних значень\r\n";
txtmsg += "/alm - список активних тривог\r\n";
txtmsg += "/rprt - сформувати звіт\r\n";
msg.payload.content = txtmsg;
return msg;

зробіть розгортання потоку, у чаті наберіть команду /start, повинной вийти повідомлення з командами
натисніть на команду /start - дія повинна повторитися, що показує, що команди в списку можна натискати

8. Відправка тестового повідомлення

Модернізуйте потік так, щоб можна було відправити текстове повідомлення у вказаний чат. Ідентифікатор chatId необхідно було визначити в пункті 2.5.

зверніть увагу, що в inject повинен бути формат корисного навантаження {}JSON

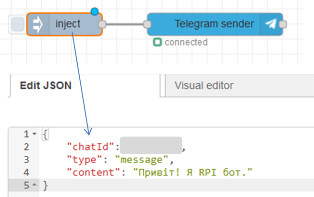

рис.9. Відправка тестового повідомлення

згенеруйте відправку повідомлення в чат і проконтролюйте його отримання

9. Генерування тривог

У цьому пункті необхідно зробити формування повідомлення в Телеграм, коли значення змінних rad та val що імітувалися в попередній частині лабораторної роботи будуть вище заданих значень.

Зробіть функцію наповнення буферу

рис.10

let now = new Date ();//сьогодні
//trend - 2-мірний масив 3x60, на 60 останніх значень
//читання з контексту потоку або ініціалізація масиву-буферу
let trend = flow.get ("trend") || [[now.toLocaleString()],[0],[0]];
let l = trend[0].length;    //довжина мавису
//з кожним викликом збільшуємо градуси в радіанах
let rad = trend[1][l-1] + Math.PI/5;
if (rad>=Math.PI*2) rad=0;//обнуляємо після повного кола
let val = Math.sin (rad);   //вираховуємо синус
//на "верх" масиву добавляємо елементи
trend[0].push (now.toLocaleString());//дата час
trend[1].push (rad);    //радіани
trend[2].push (val);    //значення синусу
//якщо масив заповнився до 60
if (trend[0].length >60){
    trend[0].shift ();//вилучаємо перший (найстаріший) елемент
    trend[1].shift ();
    trend[2].shift ();
    //після цього масиви повинні зменшитися на 1 елемент (60)
    //і зсунутися вниз
    //у випадку, якщо раптом елементів більше 60
    //наприклад були добавлені випадково стороннім кодом
    //зробити кількість елементів =60
    trend[0].length = 60;//
    trend[1].length = 60;
    trend[2].length = 60;
}
flow.set ("trend", trend);//записати в контекст потоку
let rtdb = { //глобальна змінна
    trend: trend,
    rad: rad,
    val: val
}
global.set ("rtdb", rtdb);
return msg;

цей фрагмент записує буфер, та значення змінних в глобальний контекст

добавте до потоку bot наступний фрагмент:

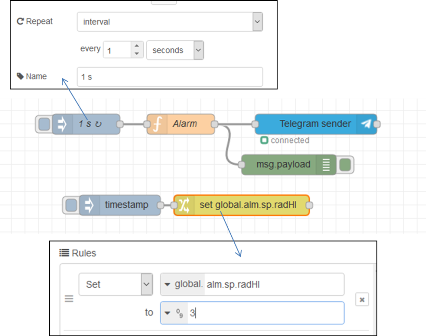

рис.10a. Генерування тривог - програма

Функція Alarm має наступний зміст

let rtdb = global.get ("rtdb") || {};
let alm = global.get ("alm") || { //система тривог
    state:{radHI:false, valHI:false}, //стан тривог
    sp: {radHI:10.0, valHI:2.0}     //уставки тривог
    };

let almmsg = "";
//умова тривоги активна?
let alm_radHI = rtdb.rad > alm.sp.radHI;
let alm_valHI = rtdb.val > alm.sp.valHI;
//якщо тривога тільки активувалася
if (alm_radHI && !alm.state.radHI) {
    almmsg += "Радіани дорвінюють " + rtdb.rad + " , що вище зданого значення " + alm.sp.radHI + "\r\n";
}
if (alm_valHI && !alm.state.valHI) {
    almmsg += "Синус дорвінює " + rtdb.val + " , що вище зданого значення " + alm.sp.valHI + "\r\n"
}
//запис у стан тривоги
alm.state.radHI = alm_radHI;
alm.state.valHI = alm_valHI;
//збереження станів тривоги в глобальному контексті
global.set ("alm", alm);
//якщо хоча виникла хоча б одна тривога - відправка повідомлень
if (almmsg.length > 1) {
    msg.payload = {chatId : #######, //тут має бути ваш ідентифікатор
                   type : 'message',
                   content : almmsg}
    return msg;
}

Вузол change потрібен для того щоб змінювати уставку для однієї з змінних, наприклад для rad. Ця уставка аварійно високого значення зберігається в глобальному контексті як alm.sp.radHI. Значення rad змінюється від 0 до 6.28 а val від -1 до 1. Таким чином, щоб згенерувати тривогу про високе значення, необхідно його вказати в цих межах.

використовуючи фрагмент з вузлом timestamp та change сформуйте значення alm.sp.radHI рівним 3.

У результаті з певним періодом повинні генеруватися в чаті тривоги про перевищення значення.

верніть alm.sp.radHI в значення вище 6.28 , щоб тривоги не генерувалися

10. Виставлення уставок

У цьому пункті необхідно зробити зміну уставок з чатую Для цього використовується команда /sp яка формує клавіатуру з 3-ма кнопками:

/rad - вибору уставки верхнього рівня для змінної rad , відправиться відповідна команда
/val - вибору уставки верхнього рівня для змінної val, відправиться відповідна команда
відміна - відмова від вибору

Далі при виборі змінної формується відповідна команда, яка обробляється окремим обробником, що просить ввести значення цих змінних уставок.

добавте до потоку bot наступний фрагмент:

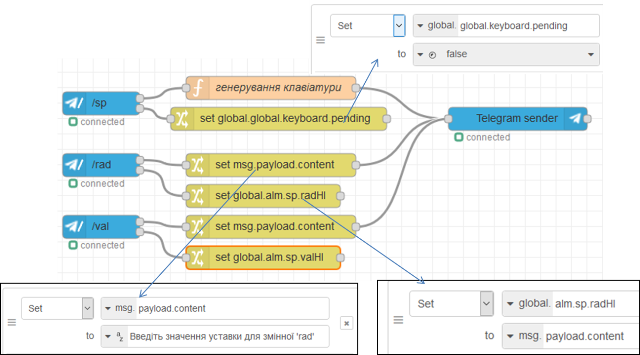

рис.11. Виставлення уставок - програма

означте код функції генерування клавіатури , який наведений нижче

context.global.keyboard = {pending : true};
let opts = {
    reply_to_message_id: msg.payload.messageId,
    reply_markup: JSON.stringify({
        keyboard: [
            ['/rad'],
            ['/val'],
            ['відміна']],
        	'resize_keyboard' : true,
        	'one_time_keyboard' : true
    })
};
msg.payload.content = 'Виберіть змінну';
msg.payload.options = opts;
return [msg];

зробіть розгортання потоку
введіть команду /sp

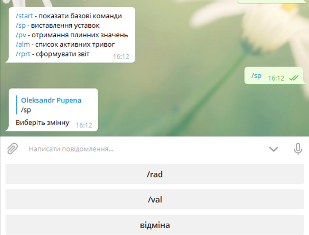

рис.12. Виставлення уставок - перевірка

натисніть кнопку /rad
введіть значення 3
проконтролюйте, що тривоги будуть спрацьовувати, поверніть задане значення до 10
аналогічним чином змініть значення уставки для змінної /val (наприклад 0.5)

11. Отримання плинних значень

реалізуйте самостійно команди:
видачі активних значень змінних у форматі “назва - значення” у новому рядку
видачі списку активних тривог у форматі “назва тривоги” у новому рядку, якщо активних тривог немає - видати повідомлення “Немає активних тривог”
команда на формування звіту може бути використана в курсовому проекті

12. Тестування чат бота в приватному чаті товариша

попросіть свого товариша протестувати Вашого чат-бота
відправте ім’я чат-бота для перевірки викладачем

13. Тестування чат бота в загальному чаті (не обов’язкове для виконання)

Виконання даного пункту буде враховуватися як додаткові 5 балів на іспиті

попросіть у викладача запрошення на бот-чат групу
відлагодіть ваш бот, щоб він правильно працював у групі

Питання до захисту

Розкажіть про основні кроки реєстрації Telegram Bot.
Розкажіть про налаштування вузлів Node-RED для роботи з Telegram Bot.
Які функції виконував Telegram Bot в даній лабораторній роботі?
Прокоментуйте роботу фрагмента програми що генерує тривоги.
Прокоментуйте роботу фрагмента програми що змінює уставки для тривог з Telegram Bot.
