Вступ до flowfuse/node-red-dashboard: практичне заняття

Тривалість: 1 акад. година.

Мета: ознайомлення з палітрою Node-RED Dashboard 2 flowfuse/node-red-dashboard

Лабораторна установка

Апаратне забезпечення: ПК.
Програмне забезпечення: Node-RED.

Пререквізити

Передбачається, що здобувач вже знайомий з Node-RED і виконував Вступ до Node-RED: практичне заняття

Порядок виконання роботи

1. Підключення та ознайомлення з модулем flowfuse/node-red-dashboard

Ознайомтеся з теоретичними матеріалами Node-RED Dashboard 2.0
Встановіть в Node-RED палітру @flowfuse/node-red-dashboard
Зупиніть Node-RED, якщо він запущений. У папці користувача перейменуйте файл минулого виконання flow.json щоб Node-RED запускався з чистого аркушу. Як це зробити написано у Вступ до Node-RED: практичне заняття
Запустіть Node-RED

2. Індикатор `gage`

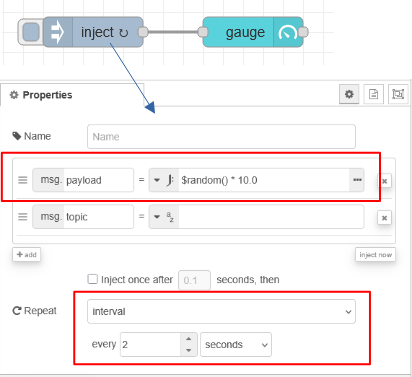

Розмістіть вузли Inject та Gage на сторінці потоку та з’єднайте між собою (рис.1)

У чистому проєкті для gage автоматично створяться усі налаштування за замовченням.

Змініть налаштування Inject так, щоб він кожні в 2 секунди формував у msg.payload випадкове значення в діапазоні 0-10. Зверніть увагу, що на рис.1 вибране формування Jsonata виразу (J:expression)!

рис.1. Перші налаштування індикатора

Зробіть розгортання проєкту.

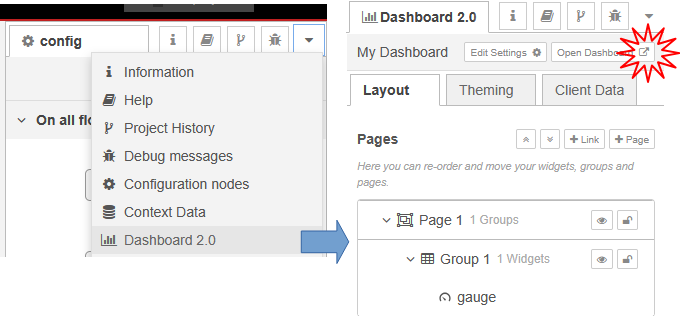

Перейдіть на сторінку dashboard через бічну панель, для цього можна зайти в меню Dashboard 2, і натиснути відповідну кнопку (рис.2)

рис.2. Перехід на сторінку dashboard через бічну панель

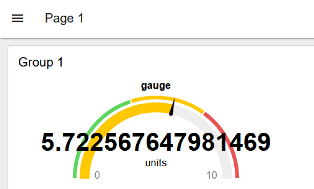

За замовченням індикатор буде відображати значення у неформатованому вигляді і з певними налаштуваннями вигляду. Кожні 2 секунди воно має змінювати значення.

рис.3. Зовнішній вигляд створеного dashboard за заовченням

Як видно формат відображення числового значення має багато чисел після коми, що не зручно для сприйняття. Також варто змінити деякі написи.

Ознайомтеся з описом елемента gauge за цим посиланням

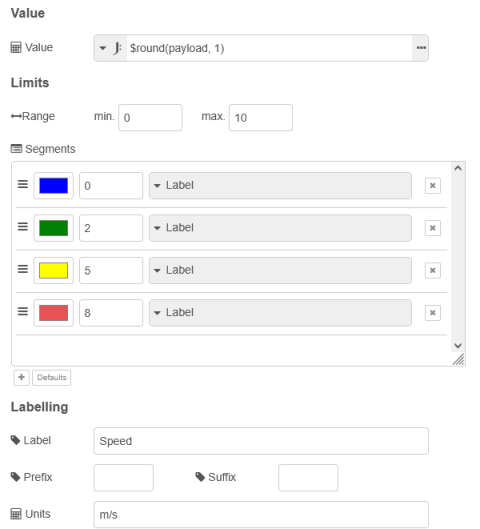

Змініть налаштування Gaguge, щоб він:
- показував заокруглене значення до одного знаку після коми $round(payload, 1)
- мав чотири підсвічувані різним кольором діапазони
- над ним писалася назва Speed
- одиниці вимірювання були m/s

рис.4. Властивості Gage

3. Знайомство з макетуванням

Ознайомтеся з принципами макетування за цим посиланням
Ознайомтеся зі змістом бічної панелі налаштування Dasboard 2

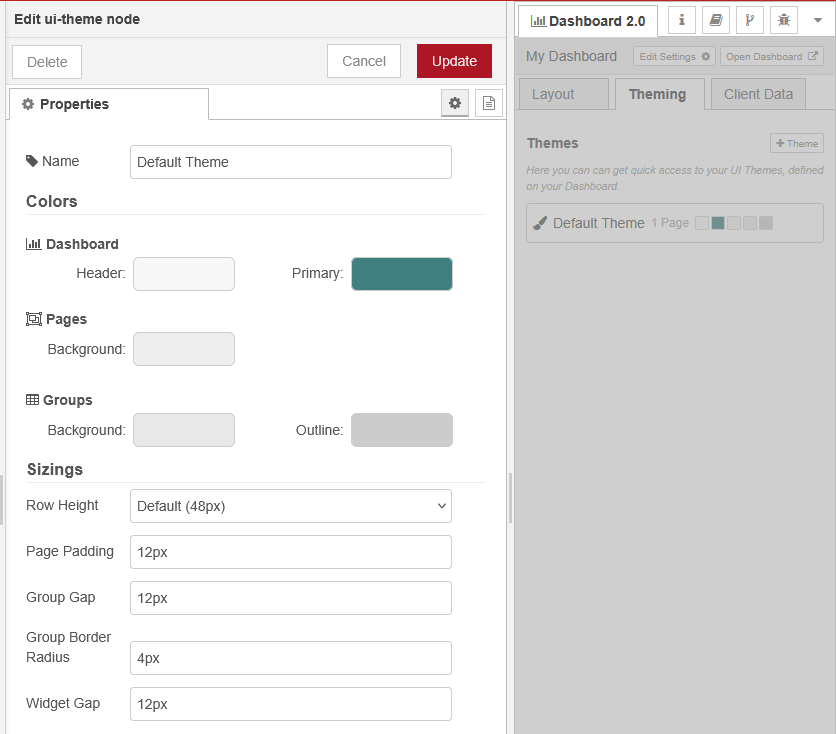

Змініть кольорову гаму в налаштуваннях теми

рис.5. Зміна кольорової гами в налаштуваннях теми

За допомогою кнопок налаштування на бічній панелі змініть назву сторінки на Widgets і шлях до сторінки /widgets

рис.5. Зміни налаштування сторінки

Зробіть розгортання та оновіть відображення Dashboard, перевірте що назва, шлях та кольорова гама змінилися

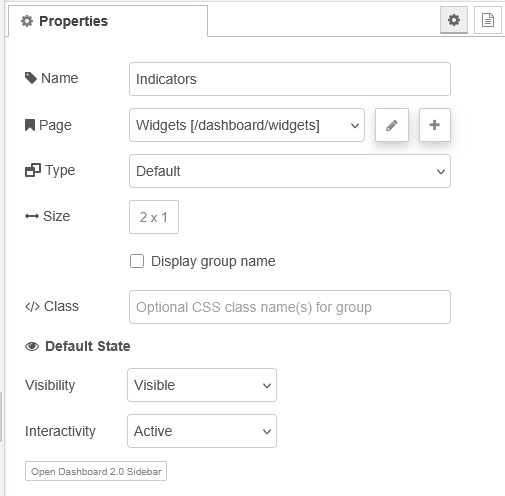

Змініть налаштування групи, після чого перевірте її в роботі:
- назва - Indicators
- назву не відображати
- ширина - 2 одиниці

рис.6. Налаштування групи

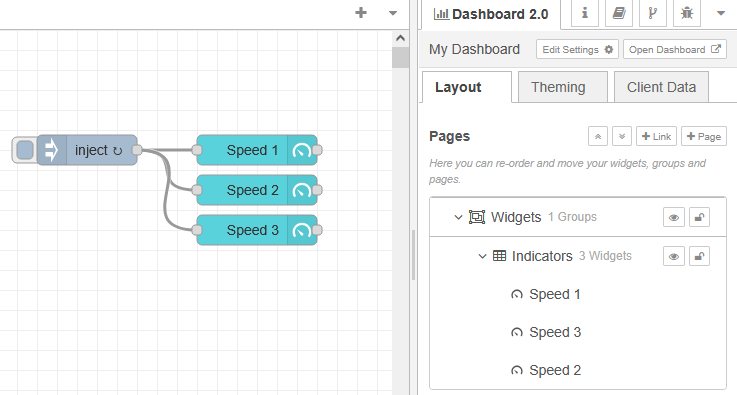

Скопіюйте віджет Speed два рази і модифікуйте потік як показано на рис.7, тобто щоб усі три віджети розміщувалися в одній групі Indicators

рис.7.

Змініть налаштування скопійованих віджетів, щоб у них генерувалися випадкові числа (рис.8)

рис.8.

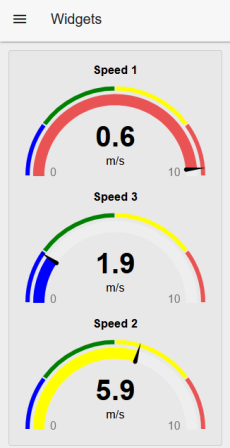

Перевірте роботу, має вийти щось на кшталт того, що показано на рис.9

рис.9.

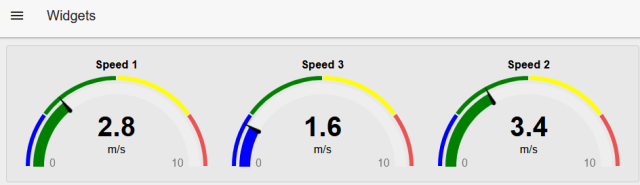

За допомогою налаштування розмірів груп та віджетів зробіть щоб віджети помістилися горизонтально в групі в 6 одиниць шириною (рис.10)

рис.10.

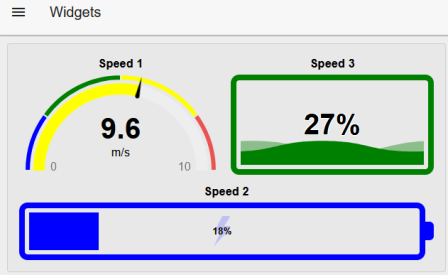

Використовуючи опис gauge за цим посиланням налаштуйте різні варіанти відображення (рис.11)

рис.11.

4. Знайомство з віджетами керування

Скопіюйте і імпортуйте в сві потік наведений нижче фрагмент

[{"id":"3cd7e2f595994a0b","type":"group","z":"92860c51af556446","name":"change number","style":{"label":true},"nodes":["f028fe45cfd3dbbc","e7e51bfb6d61bbb4","16d6dbdc078c5366","f98aa4068b8125ca","3a5e0ff9354d0019","fc5ceedc18d0171c","3004d4195eed066c","e8e60f0e84b767a0","a9d0125e6509ba43"],"x":734,"y":339,"w":372,"h":242},{"id":"f028fe45cfd3dbbc","type":"ui-number-input","z":"92860c51af556446","g":"3cd7e2f595994a0b","group":"c85ea511bec3c000","name":"","label":"number","order":5,"width":"1","height":"1","topic":"topic","topicType":"msg","min":0,"max":10,"step":1,"tooltip":"","passthru":false,"sendOnBlur":true,"sendOnEnter":true,"className":"","clearable":false,"icon":"","iconPosition":"left","iconInnerPosition":"inside","spinner":"default","x":960,"y":460,"wires":[["3a5e0ff9354d0019"]]},{"id":"e7e51bfb6d61bbb4","type":"ui-button-group","z":"92860c51af556446","g":"3cd7e2f595994a0b","name":"","group":"c85ea511bec3c000","order":1,"width":"2","height":1,"label":"set","className":"","rounded":true,"useThemeColors":true,"passthru":false,"options":[{"label":"","icon":"numeric-0-box","value":"0","valueType":"num","color":"#009933"},{"label":"","icon":"numeric-5-box","value":"5","valueType":"num","color":"#999999"},{"label":"","icon":"numeric-10-box","value":"10","valueType":"str","color":"#ff6666"}],"topic":"topic","topicType":"msg","x":950,"y":500,"wires":[["3a5e0ff9354d0019"]]},{"id":"16d6dbdc078c5366","type":"ui-slider","z":"92860c51af556446","g":"3cd7e2f595994a0b","group":"c85ea511bec3c000","name":"","label":"slider","tooltip":"","order":3,"width":0,"height":0,"passthru":false,"outs":"end","topic":"topic","topicType":"msg","thumbLabel":"true","showTicks":"always","min":0,"max":10,"step":1,"className":"","iconPrepend":"","iconAppend":"","color":"","colorTrack":"","colorThumb":"","showTextField":false,"x":950,"y":420,"wires":[["3a5e0ff9354d0019"]]},{"id":"f98aa4068b8125ca","type":"ui-text","z":"92860c51af556446","g":"3cd7e2f595994a0b","group":"c85ea511bec3c000","order":2,"width":"1","height":"1","name":"","label":"Result","format":"","layout":"col-center","style":false,"font":"","fontSize":16,"color":"#717171","wrapText":false,"className":"","value":"payload","valueType":"msg","x":950,"y":380,"wires":[]},{"id":"3a5e0ff9354d0019","type":"link out","z":"92860c51af556446","g":"3cd7e2f595994a0b","name":"link out 1","mode":"link","links":["fc5ceedc18d0171c"],"x":1065,"y":440,"wires":[]},{"id":"fc5ceedc18d0171c","type":"link in","z":"92860c51af556446","g":"3cd7e2f595994a0b","name":"link in 1","links":["3a5e0ff9354d0019"],"x":785,"y":440,"wires":[["3004d4195eed066c"]]},{"id":"3004d4195eed066c","type":"delay","z":"92860c51af556446","g":"3cd7e2f595994a0b","name":"","pauseType":"rate","timeout":"5","timeoutUnits":"seconds","rate":"5","nbRateUnits":"1","rateUnits":"second","randomFirst":"1","randomLast":"5","randomUnits":"seconds","drop":false,"allowrate":false,"outputs":1,"x":835,"y":440,"wires":[["16d6dbdc078c5366","f98aa4068b8125ca","f028fe45cfd3dbbc"]],"l":false},{"id":"e8e60f0e84b767a0","type":"ui-button","z":"92860c51af556446","g":"3cd7e2f595994a0b","group":"c85ea511bec3c000","name":"","label":"to random","order":4,"width":"1","height":"1","emulateClick":false,"tooltip":"","color":"","bgcolor":"","className":"","icon":"","iconPosition":"left","payload":"0","payloadType":"num","topic":"topic","topicType":"msg","buttonColor":"","textColor":"","iconColor":"","enableClick":true,"enablePointerdown":false,"pointerdownPayload":"","pointerdownPayloadType":"str","enablePointerup":false,"pointerupPayload":"","pointerupPayloadType":"str","x":820,"y":540,"wires":[["a9d0125e6509ba43"]]},{"id":"a9d0125e6509ba43","type":"change","z":"92860c51af556446","g":"3cd7e2f595994a0b","name":"","rules":[{"t":"set","p":"payload","pt":"msg","to":"$round($random() * 10.0, 0)","tot":"jsonata"}],"action":"","property":"","from":"","to":"","reg":false,"x":980,"y":540,"wires":[["3a5e0ff9354d0019"]]},{"id":"c85ea511bec3c000","type":"ui-group","name":"Numbers","page":"5f15e5186f4b574d","width":"3","height":1,"order":2,"showTitle":true,"className":"","visible":"true","disabled":"false","groupType":"default"},{"id":"5f15e5186f4b574d","type":"ui-page","name":"Widgets","ui":"4a39c0fd6e276ff8","path":"/widgets","icon":"home","layout":"grid","theme":"885d92cb91c4397c","breakpoints":[{"name":"Default","px":"0","cols":"3"},{"name":"Tablet","px":"576","cols":"6"},{"name":"Small Desktop","px":"768","cols":"9"},{"name":"Desktop","px":"1024","cols":"12"}],"order":1,"className":"","visible":"true","disabled":"false"},{"id":"4a39c0fd6e276ff8","type":"ui-base","name":"My Dashboard","path":"/dashboard","appIcon":"","includeClientData":true,"acceptsClientConfig":["ui-notification","ui-control"],"showPathInSidebar":false,"headerContent":"page","navigationStyle":"default","titleBarStyle":"default","showReconnectNotification":true,"notificationDisplayTime":1,"showDisconnectNotification":true,"allowInstall":false},{"id":"885d92cb91c4397c","type":"ui-theme","name":"Default Theme","colors":{"surface":"#f7f7f7","primary":"#408080","bgPage":"#eeeeee","groupBg":"#e8e8e8","groupOutline":"#cccccc"},"sizes":{"density":"default","pagePadding":"12px","groupGap":"12px","groupBorderRadius":"4px","widgetGap":"12px"}},{"id":"c9468fa10b95cd82","type":"group","z":"92860c51af556446","name":"Controls","style":{"label":true},"nodes":["bce7ec18d20ebdfa","6f630faebbec0352","45e7c35c95b05dab","b923abdffca7a127","6847a41175abe825","b8a2eb0b384f0c33","b2a6ef33a2bd5de1"],"x":734,"y":79,"w":512,"h":242},{"id":"bce7ec18d20ebdfa","type":"ui-text-input","z":"92860c51af556446","g":"c9468fa10b95cd82","group":"7760f48e1c1c42c6","name":"","label":"text","order":2,"width":"2","height":"1","topic":"topic","topicType":"msg","mode":"text","tooltip":"","delay":300,"passthru":false,"sendOnDelay":true,"sendOnBlur":false,"sendOnEnter":false,"className":"","clearable":false,"sendOnClear":false,"icon":"","iconPosition":"left","iconInnerPosition":"inside","x":850,"y":240,"wires":[["6847a41175abe825"]]},{"id":"6f630faebbec0352","type":"ui-dropdown","z":"92860c51af556446","g":"c9468fa10b95cd82","group":"7760f48e1c1c42c6","name":"","label":"Select Option:","tooltip":"","order":1,"width":"2","height":"1","passthru":false,"multiple":false,"chips":true,"clearable":false,"options":[{"label":"Hello","value":"Hello World!","type":"str"},{"label":"Slava","value":"Slava Ukrayini!","type":"str"}],"payload":"","topic":"topic","topicType":"msg","className":"","typeIsComboBox":true,"msgTrigger":"onChange","x":840,"y":160,"wires":[["6847a41175abe825"]]},{"id":"45e7c35c95b05dab","type":"ui-radio-group","z":"92860c51af556446","g":"c9468fa10b95cd82","group":"7760f48e1c1c42c6","name":"","label":"Select Option:","order":4,"width":"1","height":"3","columns":1,"passthru":false,"options":[{"label":"0","value":"Zero","type":"str"},{"label":"1","value":"One","type":"str"},{"label":"10","value":"Ten","type":"str"}],"payload":"","topic":"topic","topicType":"msg","className":"","x":840,"y":200,"wires":[["6847a41175abe825"]]},{"id":"b923abdffca7a127","type":"ui-switch","z":"92860c51af556446","g":"c9468fa10b95cd82","name":"","label":"On/Off","group":"7760f48e1c1c42c6","order":6,"width":"1","height":"1","passthru":false,"decouple":false,"topic":"topic","topicType":"msg","style":"","className":"","layout":"row-left-swapped","clickableArea":"switch","onvalue":"On","onvalueType":"str","onicon":"toggle-switch","oncolor":"green","offvalue":"Off","offvalueType":"str","officon":"toggle-switch-off","offcolor":"grey","x":850,"y":120,"wires":[["6847a41175abe825"]]},{"id":"6847a41175abe825","type":"ui-audio","z":"92860c51af556446","g":"c9468fa10b95cd82","group":"","ui":"4a39c0fd6e276ff8","name":"","order":0,"width":0,"height":0,"mode":"tts","voice":"","src":"","autoplay":"off","loop":"off","muted":"off","x":1040,"y":180,"wires":[["b8a2eb0b384f0c33"]]},{"id":"b8a2eb0b384f0c33","type":"ui-text","z":"92860c51af556446","g":"c9468fa10b95cd82","group":"7760f48e1c1c42c6","order":5,"width":"2","height":"1","name":"","label":"Value","format":"","layout":"row-left","style":false,"font":"","fontSize":16,"color":"#717171","wrapText":false,"className":"","value":"payload","valueType":"msg","x":1170,"y":180,"wires":[]},{"id":"b2a6ef33a2bd5de1","type":"ui-text-input","z":"92860c51af556446","g":"c9468fa10b95cd82","group":"7760f48e1c1c42c6","name":"","label":"date","order":3,"width":"2","height":"1","topic":"topic","topicType":"msg","mode":"date","tooltip":"","delay":300,"passthru":false,"sendOnDelay":true,"sendOnBlur":false,"sendOnEnter":false,"className":"","clearable":false,"sendOnClear":false,"icon":"","iconPosition":"left","iconInnerPosition":"inside","x":850,"y":280,"wires":[["6847a41175abe825"]]},{"id":"7760f48e1c1c42c6","type":"ui-group","name":"Controls","page":"5f15e5186f4b574d","width":"4","height":1,"order":3,"showTitle":true,"className":"","visible":"true","disabled":"false","groupType":"default"},{"id":"487fe62b72f698b4","type":"global-config","env":[],"modules":{"@flowfuse/node-red-dashboard":"1.30.1"}}]

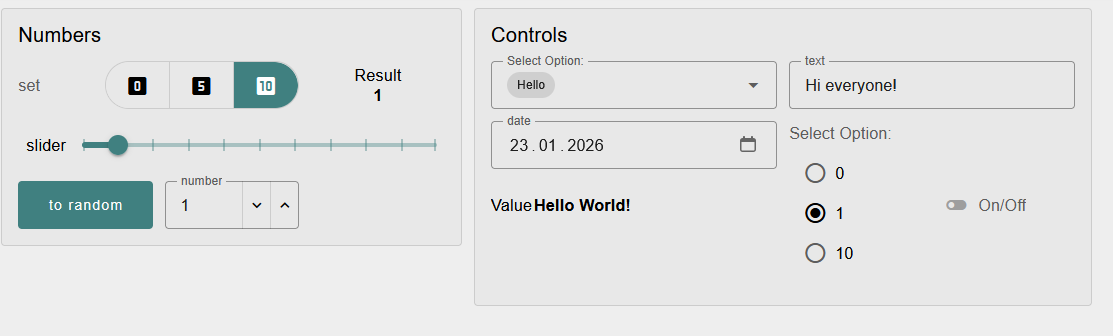

Зробіть розгоратнання та перевірте його роботу. Dashboard виглядатиме як на рис.12

рис.12.

Користуючись мееріалами про віджети з Node-RED Dashboard 2.0 зробіть наступні дії:
- змініть діапазони зміни значення в групі Numbers
- зробіть щоб значення змінювалося після пересування повзунка slider а не після його відпускання

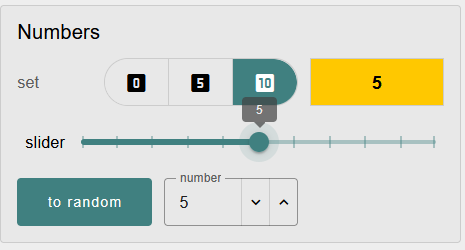

- використовуючи віджет Gauge з типом Tile зробть поле відображення значення зі зміною кольору фону (рис.13)
- у віджет select options добавте нове значення

рис.13.

5. Робота з таблицями

Створіть нову сторінку Dashboard з іменем Data та path = /pagedata, icon=table
Скопійюйте та імпортуйте фрагмент потоку

[{"id":"92c12c55ad006923","type":"group","z":"92860c51af556446","name":"Table","style":{"label":true},"nodes":["78b43be39f6db8e1","6cdf36ffe9daf59c","7a0a964dbb6f509d"],"x":174,"y":419,"w":432,"h":82},{"id":"78b43be39f6db8e1","type":"ui-table","z":"92860c51af556446","g":"92c12c55ad006923","group":"14bafc691d04765a","name":"","label":"Exapmle table","order":1,"width":0,"height":0,"maxrows":"0","autocols":false,"showSearch":false,"deselect":true,"selectionType":"none","columns":[{"title":"Row","key":"","keyType":"key","type":"row","width":"","align":"start"},{"title":"My Column","key":"columnA","keyType":"key","type":"text","width":"","align":"start"},{"title":"My Other Column","key":"columnB","keyType":"key","type":"text","width":"","align":"start"},{"title":"URL","key":"link","keyType":"key","type":"link","width":"300px","align":"start"},{"title":"Progress","key":"progress","keyType":"key","type":"progress","width":"","align":"start"},{"title":"Trend","key":"array","keyType":"key","type":"sparkline-trend","width":"","align":"start"},{"title":"Bar","key":"array","keyType":"key","type":"sparkline-bar","width":"","align":"start"},{"title":"Tick/Cross","key":"boolean","keyType":"key","type":"tickcross","width":"","align":"start"},{"title":"Spot","key":"color","keyType":"key","type":"color","width":"","align":"center"}],"mobileBreakpoint":"sm","mobileBreakpointType":"defaults","action":"replace","x":500,"y":460,"wires":[[]]},{"id":"6cdf36ffe9daf59c","type":"inject","z":"92860c51af556446","g":"92c12c55ad006923","name":"","props":[{"p":"progress1","v":"$round($random() * 100.0, 0)","vt":"jsonata"},{"p":"progress2","v":"$round($random() * 100.0, 0)","vt":"jsonata"}],"repeat":"2","crontab":"","once":true,"onceDelay":0.1,"topic":"","x":270,"y":460,"wires":[["7a0a964dbb6f509d"]]},{"id":"7a0a964dbb6f509d","type":"template","z":"92860c51af556446","g":"92c12c55ad006923","name":"","field":"payload","fieldType":"msg","format":"handlebars","syntax":"mustache","template":"[\n    {\n        \"columnA\": \"Hello\",\n        \"columnB\": \"World\",\n        \"link\": \"https://news.bbc.co.uk\",\n        \"progress\": ,\n        \"color\": \"#FF0000\",\n        \"array\": [\n            6,\n            7,\n            9,\n            2,\n            4\n        ],\n        \"boolean\": true\n    },\n    {\n        \"columnA\": \"Hey\",\n        \"columnB\": \"Globe\",\n        \"link\": \"https://flowfuse.com\",\n        \"progress\": ,\n        \"color\": \"#24aa69\",\n        \"array\": [\n            1,\n            3,\n            6,\n            3,\n            5\n        ],\n        \"boolean\": false\n    }\n]","output":"json","x":375,"y":460,"wires":[["78b43be39f6db8e1"]],"l":false},{"id":"14bafc691d04765a","type":"ui-group","name":"DataGroup1","page":"5344524c9e756ec0","width":6,"height":1,"order":1,"showTitle":false,"className":"","visible":"true","disabled":"false","groupType":"default"},{"id":"5344524c9e756ec0","type":"ui-page","name":"Data","ui":"4a39c0fd6e276ff8","path":"/pagedata","icon":"table","layout":"grid","theme":"885d92cb91c4397c","breakpoints":[{"name":"Default","px":"0","cols":"3"},{"name":"Tablet","px":"576","cols":"6"},{"name":"Small Desktop","px":"768","cols":"9"},{"name":"Desktop","px":"1024","cols":"12"}],"order":2,"className":"","visible":"true","disabled":"false"},{"id":"4a39c0fd6e276ff8","type":"ui-base","name":"My Dashboard","path":"/dashboard","appIcon":"","includeClientData":true,"acceptsClientConfig":["ui-notification","ui-control"],"showPathInSidebar":false,"headerContent":"page","navigationStyle":"default","titleBarStyle":"default","showReconnectNotification":true,"notificationDisplayTime":1,"showDisconnectNotification":true,"allowInstall":false},{"id":"885d92cb91c4397c","type":"ui-theme","name":"Default Theme","colors":{"surface":"#f7f7f7","primary":"#408080","bgPage":"#eeeeee","groupBg":"#e8e8e8","groupOutline":"#cccccc"},"sizes":{"density":"default","pagePadding":"12px","groupGap":"12px","groupBorderRadius":"4px","widgetGap":"12px"}},{"id":"670c4531efcc2e40","type":"global-config","env":[],"modules":{"@flowfuse/node-red-dashboard":"1.30.1"}}]

Зробіть розгортання
У Dashboard відкрийте меню, через яке відкрийте нову сторінку

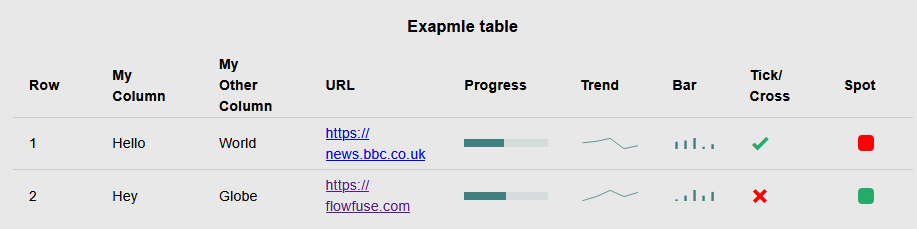

Перевірте роботу таблиці, зовнішній вигляд має бути щось на кшталт як показано на рис.14. При цьому значення поля Progress поивнно змінюватися кожні 2 секунди.

рис.14.

Ознайомтеся з теоретичними відомостями Таблиця даних ui-table
Модифікуйте потік такими чином щоб значення поля прогрес показувалося в новій колонці num у вигляді числа і перевірте роботу

Питання до захисту

Розкажіть про палітру Node-RED Dashboard 2.0 - походження, призначення.
Розкажіть про принципи побудови користувацького інтерфейсу на базі Dashboard 2.0.
Розкажіть про принципи макетування сторінок Dashboard 2.0.
Що таке віджет?
Назвіть віджети Dashboard 2.0 які можна використовувати для відображення плинного значення вимірювальної величини.
Назвіть віджети Dashboard 2.0 які можна використовувати для зміни значення керуючої величини.
Розкажіть про принципи відображення даних у вигляді таблиць.

Автор

Практичне заняття розробив Олександр Пупена.
