Робота з HTTP в Node-RED: практичне заняття

Тривалість: 2акад. години.

Мета: навчитися користуватися вузлами HTTTP в Node-RED

Лабораторна установка

• Апаратне забезпечення: ПК.
• Програмне забезпечення: Node-RED.

Порядок виконання роботи

Дане практичне заняття передбачає попереднє виконання Протокол HTTP: практична частина. У цій роботі необхідно розробити програму в Node-RED для визначення штрих-коду по зображенню, використовуючи сервіси https://barcatreader.onrender.com/ .

1. Підготовчі роботи

• На диску C:\ створіть директорію «Temp», якщо вона ще не існує.
• Скопіюйте в папку C:\Temp\barcods файл з зображенням штрих-коду, що використовувався в попередній частині, наприклад взятий звідси.

2. Читання файлу

• Запустіть Node-RED, якщо він не запущений.

• Створіть нову вкладку

• З довідника ознайомтеся з вбудованими функціями роботи з файлами. Ці вузли детально розглядаються на інших заняттях.
• З розділу Storage палітри вузлів вставте вузол File in.
• Налаштуйте його таким чином, щоб він зчитував дані з файлу з штрих-кодом та виводив його вміст на панель відлагодження (Debug) див.рис.2.14. Зверніть увагу, що виведення в Debug треба робити як complete msg object а не як msg.payload.

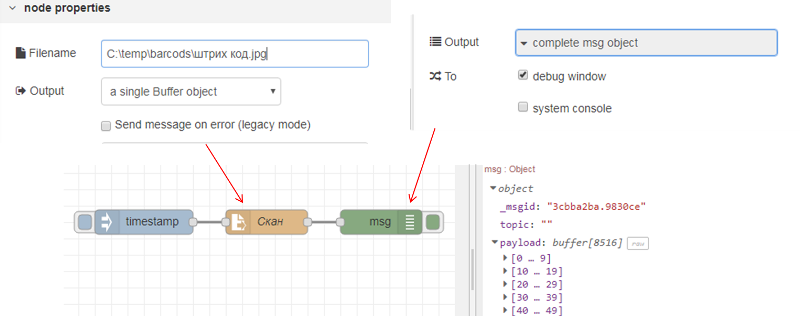

рис.2.14. Фрагмент програми в Node-RED для читання файлу

• Зробіть розгортання потоку, та з використанням панелі відлагодження подивіться що зміст файлу виводиться як масив байт (рис.2.14).

3. Формування запиту

Для формування запиту необхідно сформувати на вході вузла HTTP request його заголовки та тіло. З попередньої частини роботи видно, що для отримання штрих-коду по зображенню необхідно сформувати запит з методом POST, який буде багато-частинним, тобто складатися з розділів, що відокремлюються межами. У даному випадку розділ є тільки один, який включає вміст файлу зображення.

• Для пришвидшення виконання роботи імпортуйте в потік підготовлений вузол «Формувати запит», скопіюйте код нижче і імпортуйте в потік через меню імпорту.

[
    {
        "id": "d0f382da.60357",
        "type": "function",
        "z": "89f03cbbbd325148",
        "name": "Формувати Запит",
        "func": "//формування корисного навантаження для POST\n//складається зі статичного тексту з описом розділу\n//та змісту розділу, який є типом image/jpeg що береться з файлу\n//деталі - https://developer.mozilla.org/uk/docs/Web/HTTP/Basics_of_HTTP/MIME_types#multipartform-data \nvar tmp1;//верхня частина - початок розділу\nvar tmp2;//нижня частина - закінчення розділу\ntmp1 = '-----------------------------12818302946532\\r\\n';//межа початку розділу\ntmp1 += 'Content-Disposition: form-data; name=\"file\"; filename=\"1.jpg\"\\r\\n';//заголовок розділу\ntmp1 += 'Content-Type: image/jpeg\\r\\n\\r\\n';//заголовок розділу\ntmp2 = '\\r\\n-----------------------------12818302946532--';//межа кінця розділу\nvar buf1 = Buffer.from(tmp1);//перетворення тексту в бінарний буфер\nvar buf3 = Buffer.from(tmp2);//перетворення тексту в бінарний буфер\nvar ar =[buf1, msg.payload, buf3];//об'єднання буферів та вмісту файлу в один масив\nmsg.payload =  Buffer.concat(ar);//перетворення масиву в один буфер\n\n//формування заголовків запиту\nmsg.headers = {};//об'явили як об'єкт\nmsg.headers[\"host\"] = \"barcatreader.onrender.com\";\nmsg.headers[\"Accept-Encoding\"] = \"identity\";\nmsg.headers[\"accept\"] = \"text/html,application/xhtml+xml,application/xml;q=0.9,*/*;q=0.8\";\nmsg.headers[\"content-type\"]= \"multipart/form-data; boundary=---------------------------12818302946532\";\nvar len = msg.payload.length;//визначаємо довжину тіла запиту\nmsg.headers[\"content-length\"] = len.toString();//перетворюємо в текст \nmsg.headers[\"referer\"] = \"https://barcatreader.onrender.com/decode\";\nmsg.headers[\"connection\"] = \"keep-alive\";\nmsg.headers[\"upgrade-insecure-requests\"] = 1;\nreturn msg;//повідомлення для відправки методом POST",
        "outputs": 1,
        "noerr": 0,
        "initialize": "",
        "finalize": "",
        "libs": [],
        "x": 150,
        "y": 560,
        "wires": [
            [
                "dc4e554a946d0ea7"
            ]
        ]
    }
]

• Уважно ознайомтеся з вмістом функції.
• Модифікуйте програму, як це показано на рис.2.15.

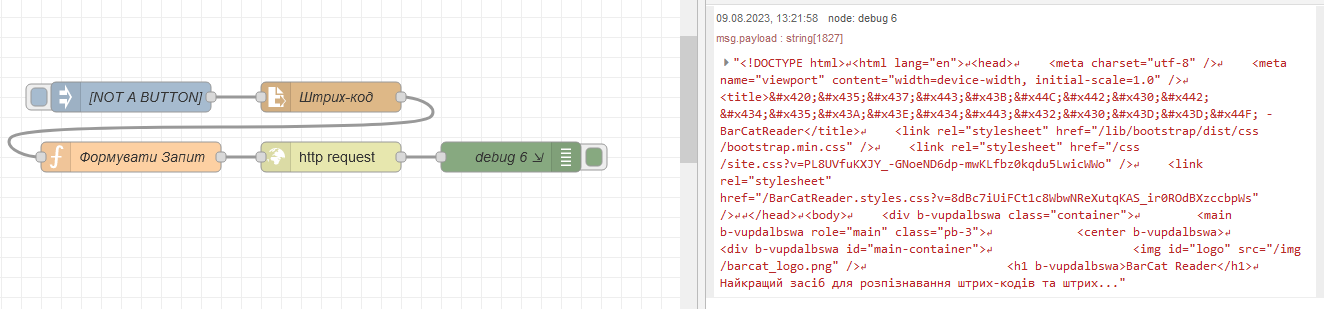

рис.2.15. Формування запиту для декодування скану штрих-коду

• Зробіть розгортання, активуйте ініціювання повідомлення в Inject і подивіться на вміст об’єкту на панелі відлагодження.
• Порівняйте результат з заголовками та вмістом запиту POST зпопередньої частини («Знайомство з роботою HTTP»). Що відрізняється? Результат порівняння занотуйте для захисту.

4. Відправлення запиту

• З розділу network палітри вузлів вставте вузол HTTP request.
• Модифікуйте програму, як це показано на рис.2.16. Зверніть увагу, що для кращого тестування бажано вивести як вхідне так і вихідне повідомлення HTTP request.

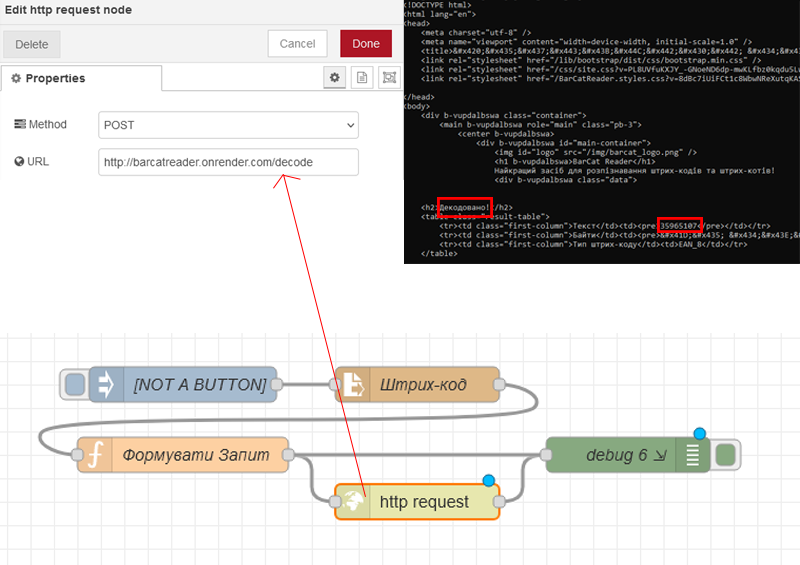

рис.2.16. Відправлення запиту та аналіз відповіді

• Зробіть розгортання, активуйте Inject, через кілька секунд на панелі відлагодження з’явиться інформація про об’єкт-відповідь.
• Порівняйте результат з заголовками та вмістом відповіді POST з попередньої частини («Знайомство з роботою HTTP»). Результат виконання вважається позитивним, якщо у відповіді буде напис «Decode Succeeded».
• Знайдіть числове значення штрих-коду у відповіді.

5. Розбирання запиту по частинам

• Для витягування потрібних елементів з HTML-контенту в Node-RED використовується вузол HTML. Ознайомтеся з його роботою з довідника.

• З розділу parser палітри вузлів вставте HTML. Модифікуйте програму, як це показано на рис.2.17. Селектор вибирає елемент HTML з class=”result-table” у якого вибирає усі-елементи нащадки з тегом «td».

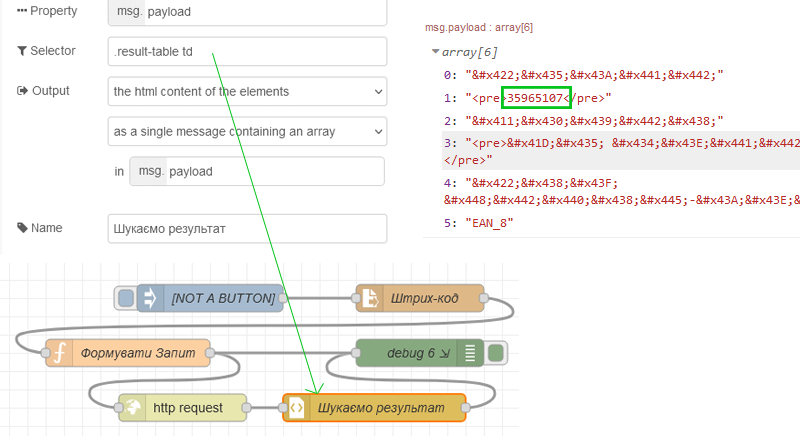

рис.2.17. Модифікований варіант програми

• Зробіть розгортання, активуйте Inject, через кілька секунд на панелі відлагодження з’явиться інформація про масив вибірки.

• Добавте вузол-функцію для присвоєння значення msg.ID рівним номеру штрих-коду при позитивній відповіді, та ERROR при помилці обробки (рис.2.18).

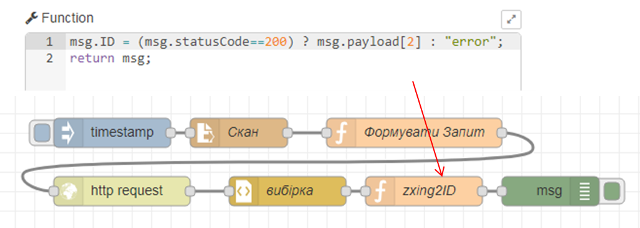

рис.2.18.

• Зробіть розгортання, активуйте Inject та перевірте роботу програми.

6. Робота з http-in, http-response та template

• Створіть нову вкладку
• Зробіть фрагмент програми в Node-RED, показаний нижче:

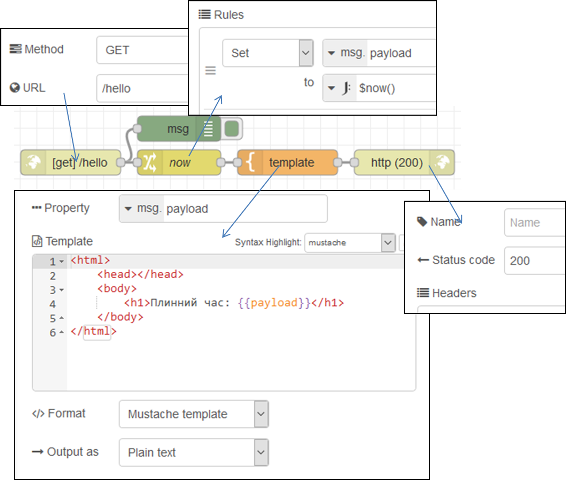

рис.2.19.

• зверніть увагу, що у вузлі template використовується замінник {payload}, що вказує на використання в даному місці властивості Payload
• зробіть розгортання, на іншій вкладці браузера наберіть наступний шлях: http://127.0.0.1:1880/hello

Питання до захисту

Автор

Практичне заняття розробив Олександр Пупена.
