Прототип: практична частина

Тривалість:

Мета:

Лабораторна установка для проведення лабораторної роботи у віртуальному середовищі.

Апаратне забезпечення, матеріали та інструменти для проведення віртуальної лабораторної роботи.

Рис.1.20. Функціональна схема лабораторної установки

Програмне забезпечення, що використане у віртуальній лабораторній роботі.

1. Сніфер Wireshark (http://www.wireshark.org/)
2. Вбудовані утиліти Winodws XP.

Загальна постановка задачі

Цілі роботи:

Послідовність виконання роботи

• ### Встановлення та налаштування ОС

  Нижче описані кроки встановлення необхідного ПЗ на RPI

  • Встановити Raspberry PI OS консольну версію (мінімум OS Lite).
  • Вставити карту, включити та підключити монітор
  • Встановити Samba

  sudo apt-get update
  sudo apt-get install samba


  Створити користувача

  • Створити користувача user1

  sudo adduser user1


  Під час виконання команди система попросить ввести пароль. Введіть пароль (система може попередити про слабкий пароль, але дозволить його використовувати).

  Щоб користувач мав доступ до X-сервера, відеокарти, USB та інших пристроїв а також тимчасово sudo:

  sudo usermod -aG sudo,tty,video,render,plugdev,input user1


  • перегрузитися під користувачем user1

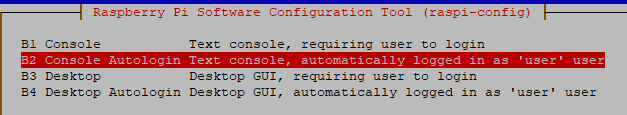

  • змінити користувача та вхід за замовченням з входом під консоллю (вимкнути графічну підсистему)

  sudo raspi-config




  ребутнутися

  Встановлення та налаштування серверу X та графіки

  • Встановити Firefox та надати йому доступ до папки користувача

  sudo apt-get install firefox


  • встановити xserver

  sudo apt-get install xorg


  • добавити (змінити) в

  sudo nano /etc/X11/Xwrapper.config


  рядок

  allowed_users=anybody


  • налаштувати програму sudo nano /home/user1/.xinitrc з необхідними параметрами сторінки

  firefox --kiosk --width 1280 --height 1024  http://127.0.0.1:1880/dashboard/main


  • спробувати запустити startx
  • коли видасть помилку змінити:

  ls -ld ~/.cache
  sudo chown -R $(whoami):$(whoami) ~/.cache
  sudo chmod -R 700 ~/.cache


  • знову спробувати запустити startx, має стартанути на весь екран

  • встановити щоб startx завантажувалося за замовченням

  sudo nano /home/user1/.bash_profile


  записати

  if [ -z "$DISPLAY" ] && [ "$XDG_VTNR" = 1 ]; then
    exec startx
  fi


  • перезапустити систему і перевірити що вікно завантажується

Практичне заняття розробив
