Практичне заняття. Програмування IoT шлюзів з використанням Node.js та Modbus TCP/IP

Увага! Усі наведені в лабораторній роботі приклади передбачають, що здобувач буде розбиратися з їх функціонуванням.

Частина 1. Підготовка IoT Gateway

1. Створення віртуальної машини

• Встановіть віртуальну машину, як це описано за посиланням
• Налаштуйте мережний адаптер віртуальної машини, щоб він був підключений до мережної карти, через яку Ви з’єднуєтеся з Інтернет. Даний спосіб дасть Вам можливість використовувати комунікацію ВМ як для Інтернет так і для зв’язку з хостовою ОС.

Увага, передбачається що в мережі є DHCP-сервер, який автоматично видає IP адреси!

• Запустіть віртуальну машину. Залогуйтеся в консолі і наберіть ping 8.8.8.8 щоб впевнитися що є зв’язок з Інтернетом. Вихід з роботи команди ping через Ctrl + C.
• Отримайте інформацію про отриману IP-адресу адаптером віртуальної машини.

hostname -I

• Встановіть Uncomplicated Firewal

sudo apt install ufw

2. Встановлення необхідних утиліт для роботи з віддаленою машиною

• Завантажте утиліту Putty для своєї версії ОС за посиланням https://www.chiark.greenend.org.uk/~sgtatham/putty/latest.html . Ця утиліта дає можливість підключатися до різноманітних пристроїв в режимі терміналу.
• Запустіть Putty. У полі Host Name впишіть IP адресу віртуальної машини з Debian, яку Ви отримали у попередньому пункті. У полі Saved Session впишіть назву підключення, наприклад Debian, через яке Ви зможете підключатися пізніше, зробивши вибір, і натисніть Save. Після цього натисніть Open щоб відкрити сессію.

• Перший раз при підключенні, Putty зробить попередження, натисніть Accept щоб погодитися.

• Відкриється вікно терміналу, аналогічне тому, яке показується при роботі з віртуальною машиною.

Надалі усі дії з віртуальною машиною можна робити як через вікно машини так і через термінал Putty. Термінал працює з використанням захищеного протоколу ssh. При підключенні до реального пристрою з Linux, Putty дає можливість працювати в командному режимі.

• Звантажте та встановіть WinSCP https://sourceforge.net/projects/winscp/ . Цей застосунок дає можливість підключатися до файлової системи ОС Linux через SSH та інші способи комунікації
• Запустіть WinSCP на виконання. У полі Вузол впишіть IP адресу віртуальної машини з Debian, яку Ви отримали у попередньому пункті. У полях логін і пароль впишіть відповідно ім’я користувача і пароль (за замовченням osboxes та osboxes.org відповідно), а збережіть налаштування за допомогою кнопки зберегти, щоб потім Ви змогли підключатися пізніше, зробивши вибір відповідного збереженого вузла. Після цього натисніть Логін щоб відкрити сесію.

• Перший раз при підключенні як і випадку з Putty, вийде попередження, натисніть Accept щоб погодитися. Відкриється навігатор, в якому перейдіть на верхній рівень в кореневу директорію.

• Встановіть текстовий редактор Notepad++ https://notepad-plus-plus.org/ . Це текстовий редактор з корисними додатковими можливостями у тому числі з підсвіткою синтаксису в різноманітних мовах програмування.

3. Встановлення Node.js на віртуальну машину

• Запустіть віртуальну машину.
• Залогуйтеся в системі, після чого введіть

sudo apt update

повторно введіть пароль адмінітсратора, для продовження операції. Ця дія приведе до оновлення інформації з репозиторіїв пакетів.

• Запустіть інсталятор nodejs

sudo apt install nodejs

натисніть y на пропозицію встановлення

• Перевірте версію встановленого nodejs

node -v

• Встановіть пакунок npm

sudo apt install npm

• Перевірте версію встановленого npm

npm -v

Частина 2. Створення проекту Node.js

1. Створення папки проекту та ініціалізація

• У консолі віртуальної машини введіть команду для створення папки для проекту nodejsprj

mkdir nodejsprj

• Перейдіть в створену папку

cd nodejsprj

• Зробіть ініціювання проекту node.js з вказівкою усіх налаштувань за замовченням (опція -y)

npm init -y

Після цього з’явиться повідомлення в яке виводиться зміст файлу package.json з налаштуванням проекту.

• Запустіть WinSCP, підключіться до віртуальної машини
• У WinSCP перейдіть в новостворену папку nodejsprj . Ви повинні побачити там package.json

2. Створення та перевірка простої програми

• Налаштуйте щоб усі файли за замовченням відкривалися в текстовому редакторі Notepad++, для цього зайдіть в Опції->Налаштування і в розділі Редактори вкажіть цю програму. Також виставте опцію Примусова текстова передача файлів для зовнішнього редактора, після чого натисніть Ok

• У папці nodejsprj створіть файл index.js

Відкриється редактор Notepad++ .

• Запишіть фрагмент програми і збережіть її.

console.log ('Hello world!')

• У консолі Debian ВМ наберіть команду node index, має вивести повідомлення ‘Hello world!’

3. Встановлення пакунку nodemon

Пакунок nodemon дає можливість змінювати програму в середовищі виконання без зупинки та повторного запуску. Цей пакунок відноситься до середовищ розроблення.

• У терміналі Debian в папці проекту наберіть npm install nodemon -D та натисніть Enter.

Команда install встановлює потрібний пакунок, а опція -D вказує на те, що цей пакунок потрібен тільки в середовищі розроблення для налагодження застосунку.

У результаті виконання команди менеджер npm завантажує необхідний пакунок з репозиторію, розпаковує його у вашу папку і встановлює залежності в:

• файл package.json
• новостворений файл package-lock.json
• Використовуючи WinSCP подивіться на зміст папки проекту (кнопка Refresh оновлює зміст): там повинна з’явитися папка node_modules та міститися два файли json.
• Подивіться на зміст файлу package.json: там повинен з’явитися розділ devDependencies у якому є назва встановленого пакунку. Тепер він використовується в проекті для середовища розроблення.
• Подивіться на зміст файлу package-lock.json: він сформований автоматично для роботи системи, з відомостями про встановлені пакунки та їх залежності.

4. Використання nodemon

Для внесення змінних у виконавчу програму приходиться її зупиняти і запускати заново. Пакунок nodemon , який був встановлений дає можливість вносити зміни без перезапуску. Цей пакунок запускає застосунок та слідкує за зміною JS файлів. Як тільки файл змінюється - nodemon автоматично перезапускає проект.

Для можливості запуску в режимі налагодження (з nodemon) та виконання, можна використати функціональність скриптів пакунку npm. Для цього у файлі package.json можна записати скрипти, які будуть запускатися при виклику команди npm run <назва скрипта>. Також скрипти використовуються при розгортанні застосунку на кінцевому місці розташування. Так, після розгортання застосунку може використовуватися скрипт start, а при запуску на комп’ютері розробника - dev.

• Використовуючи WinSCP відкрийте файл package.json змініть властивість scripts як це показано нижче

  "scripts": {
    "start": "node index.js",
    "dev": "nodemon index.js"
  }

Перший скрипт викликає звичайну команду запуску файлу js середовищем node. Другий скрипт запускає модуль nodemon, який у свою чергу запускає index.js в особливому режимі. Тепер для запуску необхідного скрипта треба викликати команду npm run <назва скрипта>.

• Запустіть програму з використанням пакунку nodemon, набравши в консолі debian наступну команду

npm run dev

• Змініть програму в index.js змінивши напис, що виводиться, у консоль виведеться нове повідомлення.
• Введіть CTRL+C для завершення програми.

Частина 3. Взаємодія через COM-порт

1. Встановлення com0com

• Завантажте утиліту com0com https://sourceforge.net/projects/com0com/. Ця утиліта дає можливість встановлювати віртуальні COM-порти, з’єднані між собою віртуальним зв’язком.
• Запустіть інсталятор com0com погодьтеся на всі пропозиції
• Запустіть програму setup в розділі com0com для налаштування портів. Передбачається що налаштування будуть за замовченням, а саме використання спарених портів COM4 та COM3. Закрийте вікно налаштувань.

• Проконтролюйте, що порти з’явилися в диспетчері пристроїв комп’ютера.

2. Встановлення та налаштування утиліти роботи з COM-портом та TCP/UDP

• Завантажте та встановіть утиліту для роботи з COM-портами (програму термінал) а також з TCP/UDP. Надалі використовується безкоштовна утиліта Hercules, яку можна завантажити за посиланням https://www.hw-group.com/software/hercules-setup-utility Вона не потребує інсталяції.
• Запустіть 2 екземпляри Hercules. При першому запуску застосунку треба дозволити доступ до апаратного забезпечення та підтвердити умови використання.
• Переключіть закладку на Serial. Налаштуйте вікно відображення в режим 16-кового відображення, спочатку Special Chars -> Hexadecimal а потім HEX Enable. Один екземпляр налаштуйте на порт COM3, а інший на COM4. Після цього натисніть Open
• У вікні Send одного з екземплярів напишіть кілька байтів у 16-ковому форматі, наприклад 01 02 03 і натисніть кнопку Send. Враховуючи що порти спарені, дане посилання надішлеться на вхід іншого порту.

• За допомогою утиліти Hercules перевірте роботу TCP

3. Налаштування віртуальної машини на роботу з послідовним портом

• При вимкненій віртуальній машині налаштуйте щоб віртуальний COM-порт комп’ютера COM3 був прокинутий на 1-й COM-порт віртуальної машини

Для Debian 1-й COM-порт має назву пристрою /dev/ttyS0.

• Запустіть віртуальну машину. Після логування змініть налаштування порта /dev/ttyS0 щоб був доступ для читання та запису.

sudo chmod o+rw /dev/ttyS0

• Введіть повторно пароль адміністратора.
• Перевірте, що права надалися

ls -l /dev/ttyS0

Якщо права надалися, Ви отримаєте відповідь -crw-rw-rw-

• Запустіть на хостовій машині утиліту для роботи з COM-портом. Підключіться до COM4. Враховуючи, що він віртуально з’єднаний з COM3, ви отримаєте зв’язок з /dev/ttyS0 на ВМ.

• На ВМ запустіть команду виведення тексту у вказаний пристрій

echo '123' > /dev/ttyS0

• У вікні виведення утиліти на хостовій машині Ви повинні побачити результат

• Запустіть команду вводу з вказаного пристрою:

cat -v < /dev/ttyS0

• У утиліті відправте команду

456$0d$0a

Останні символи відправляються в 16-ковому форматі для сигналізування завершення передачі.

• Вийдіть з режиму приймання повідомлень за допомогою комбінації ctrl+C

Зміни прав доступу (chmod) не зберігаються після перезавантаження системи. Щоб зробити ці зміни на постійній основі, можна використовувати udev - правила для присвоєння дозволів пристрою (ttyS0 у нашому випадку) при завантаженні системи. Для збереження змін налаштувань доступу до порту, необхідно зробити наступні команди.

• Створіть файл правил ttyS0.rules (назва може бути будь-якою) у каталозі /etc/udev/rules.d/:

sudo nano /etc/udev/rules.d/ttyS0.rules

• Вставте наступний рядок в цей файл:

KERNEL=="ttyS0", MODE="0666"

• Збережіть файл CTRL+X після чого Y

Це правило надасть повний доступ (rw-rw-rw- або 0666) до пристрою ttyS0 всім користувачам при кожному завантаженні системи.

• Після збереження файлу ttyS0.rules, перезавантажте систему:

sudo reboot

• Після цього, перевірте, чи залишилися зміни прав доступу до /dev/ttyS0 після перезавантаження.

ls -l /dev/ttyS0

4. Створення проекту node.js для прослуховування COM-порта

• У консолі Debian встановіть пакунок serialport (деталі про пакунок за посиланням). Для цього у папці проекту запустіть команду

npm install serialport@10.5.0

• Використовуючи WinSCP створіть в папці проекту файл serial.js. Запишіть туди наступний фрагмент коду і збережіть його.

const {SerialPort, ReadlineParser } = require('serialport');
const port = new SerialPort({
	path: '/dev/ttyS0',
    baudRate: 9600
});
// створення парсера, що орієнтується на розмежувач \n (0A)
const parser = new ReadlineParser();
// парсер ставить в поток після отримання даних портом
port.pipe(parser);
// коли отримали рядок запускається функція зворотного виклику
parser.on('data', (data)=> {
	console.log(data);
	port.write ('I recive ' + data + ' ');
});
// відправка даних на порт напочатку
port.write(' Hello! \n');

• У консолі Debian запустіть перейдіть в папку проекту, якщо зараз не в ній і запуістіть команду node serial.
• Запустіть утиліту Hercules , підключіться до COM4 відправте якесь текстове повідомлення, яке завершується на символ кінця рядку, наприклад

Hello gateway $0A

Ви повинні отримати в консолі Debian відповідний текст, натомість в Hercules має прийти відповідь.

• У консолі Debian натисніть Ctrl+c для завершення роботи скрипта.
• Закрийте Hercules

Частина 4. Робота з Modbus RTU та TCP/IP

1. Встановлення та налаштування Modrsism2

• Завантажте Modrssim2 перейшовши за цим посиланням , натиснувши download. Це імітатор Modbus Server, який буде слугувати джерелом даних.
• Створіть папку на диску, перемістіть туди файл, та завантажте в неї файл mfc100.dll який знаходиться за цим посиланням. Ця бібліотека потрібна для роботи Modrssim2.
• Завантажте та встановіть Microsoft Visual C++ Redistributable for Visual Studio 2010 http://go.microsoft.com/fwlink/?LinkID=177916&clcid=0x489
• Перейдіть за посиланням https://github.com/pupenasan/scriptlanginiot/blob/main/lab/lab2.vbs та натисніть кнопку Dwnload raw file для завантаження файлу імітатора об’єкту. Перемістіть файл в ту ж папку, що і Modrsism2.

• Запустіть Modrssim2. У списку prot виберіть Modbus TCP/IP

• Зайдіть в налаштування Simulation

• Виберіть training plc simulation та вкажіть розміщення файлу lab2.vbs.

• Перейдіть у Holding Regs і проконтролюйте що значення регістру 400012 збільшується

2. Перевірка роботи імітаційної установки

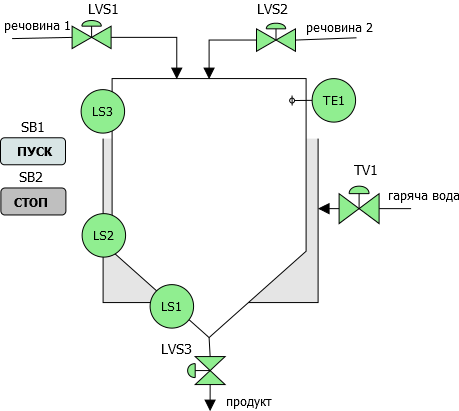

У цій лабораторній роботі у якості імітаційної установки використовується той самий об’єкт що і попередінй лабораторній роботі. Передбачається, що з установкою зв’язаний пристрій вводу/виводу, що має інтерфейси Modbus RTU та Modbus TCP/IP. Нижче наведений перелік об’єктів Modbus для даної установки

• Ознайомтеся з даними входів/виходів Modbus, що наведені в таблиці нижче

• Використовуючи Modrssim2 покеруйте установкою. Для цього переходьте у відповідні області пам’яті та змінюйте значення виходів, аналізуючи значення входів.

3. Перевірка коду для зчитування регістрів по Modbus RTU

https://www.npmjs.com/package/modbus-serial/v/7.8.1

• У Modrssim2 у списку prot виберіть Modbus RS-232 та в налаштуваннях порта COM4

• У консолі Debian встановіть пакунок serialport. Для цього у папці проекту (nodejsprj) запустіть команду

npm i modbus-serial@7.8.1

• Використовуючи WinSCP створіть в папці проекту файл modbusrtu.js. За допомогою Notepad++ запишіть туди наступний фрагмент коду і збережіть його.

// створення modbus client
let ModbusRTU = require("modbus-serial");
var client = new ModbusRTU();

// відкриття підключення до serial port,
// після підключення запустити task
client.connectRTUBuffered("/dev/ttyS0", { baudRate: 9600 }, task);
function task() {
    //slave 1
	client.setID(1);
	// інтервал 1000 мс
	setInterval(function() {
		// читати Holding Registers з 11 1 шт
		client.readHoldingRegisters(11, 1,
			function(err, data) {
				console.log(data.data);
			});
	}, 1000)
}

• У консолі Debian запустіть команду node modbusrtu. З періодичністю 1 секунда має виводитися значення лічильника

• Натисніть CTRL+C щоб завершити програму.

4. Перевірка коду для зчитування регістрів по Modbus TCP/IP

• У Modrssim2 у списку prot виберіть Modbus TCP/IP
• Визначте IP адресу хоста на тій же мережі, до якої підключена віртуальна мережа, для цього можна скористатися командою ipconfig
• У консолі Debian запустіть команду ping для перевірки підключення, наприклад

ping 192.168.2.103

Політики брандмауерів хостової ОС можуть блокувати icmp ехо-запити, тому якщо ping не проходить, це не значить що з’єднання немає.

• Використовуючи WinSCP створіть в папці проекту файл modbustcp.js. Запишіть туди наступний фрагмент коду і збережіть його.

// створення modbus client
let ModbusRTU = require("modbus-serial");
var client = new ModbusRTU();

// відкриття підключення до tcp,
// після підключення запустити task, вкажіть нижче адресу хостової машини
client.connectTCP("192.168.2.103", { port: 502 }, task);

function task() {
    //slave 1
	client.setID(1);
	// інтервал 1000 мс
	setInterval(function() {
		// читати Holding Registers з 11 1 шт
		client.readHoldingRegisters(11, 1,
			function(err, data) {
				console.log(data.data);
			});
	}, 1000)
}

• У консолі Debian запустіть команду node modbustcp. З періодичністю 1 секунда має виводитися значення лічильника

• Натисніть CTRL+C щоб завершити виведення.

• Якщо немає підключення до Modbus TCP сервера на хостовій ОС, переконайтеся що у брандмауері хостової ОС відкритий 502-й порт. Для цього зайдіть в налаштування брандмауера і подивіться чи не заблоковані порти 502. Якщо заблоковані треба в Inbound Rules додати правило на дозвіл використання порта 502.

5. Розробка програми користувача

• Використовуючи WinSCP створіть в папці проекту файл modbusapp.js. Запишіть туди наступний фрагмент коду і збережіть його.

let states = {init:0, idle:1, load1:2, load2:3, hea1:4, hea2:5, dwnld:6};
let state = states.idle;
let io = {msg: '', tstep: 0,
	sb1Strt:false, sb2Stop:false, ls1Lo:false, ls2Mdl:false, ls3Hi:false,
	lvs1:false, lvs2:false, lvs3:false,
	te1:0.0, tv1:0.0}
let ModbusRTU = require("modbus-serial");
let client = new ModbusRTU();
client.connectTCP("192.168.2.103", { port: 502 }, task);
function task() {
	client.setID(1);
	setInterval(function() {
		client.readInputRegisters(0, 1,
			function(err, data) {
				io.te1 = data.data[0] * 0.01;
				logic ();
			});
	}, 500);
	setInterval(function() {
		client.readDiscreteInputs(0, 5,
			function(err, data) {
				let bools = data.data
				io.sb1Strt = bools[0]; io.sb2Stop = bools[1];
				io.ls1Lo = bools[2]; io.ls2Mdl = bools[3]; io.ls3Hi = bools[4];
			});
	}, 500);
	setInterval(function() {io.tstep ++; console.log(io)}, 1000)
}

function logic () {
    switch (state) {
        case states.idle:
            io.lvs1 = false; io.lvs2 = false; io.lvs3 = false;
            io.tv1 = 0.0; io.msg = 'idle';
            if (io.sb1Strt === true) {
                if (io.ls1Lo === true) {
                    state = states.dwnld;
                    io.msg = 'Downloading';io.tstep = 0;
                } else {
                    state = states.load1;
                    io.msg = 'Loading 1';io.tstep = 0;
                }
            }
            break
        case states.load1:
            io.lvs3 = false; io.lvs1 = true;
            if (io.ls2Mdl === true) {
                state = states.load2;
                io.msg = 'Loading 2';io.tstep = 0;
            }
            break
        case states.load2:
            io.lvs1 = false; io.lvs2 = true;
            if (io.ls3Hi === true) {
                state = states.hea1;
                io.msg = 'Heating1';io.tstep = 0;
            }
            break
        case states.hea1:
            io.lvs2 = false; io.tv1 = 100.0;
            if (io.te1>50.0) {
                state = states.hea2;
                io.msg = 'Heating2';io.tstep = 0;
            }
            break
        case states.hea2:
            io.tv1 = 50.0;
            if (io.te1 > 55.0) {
                state = states.dwnld;
                io.msg = 'Downloading';io.tstep = 0;
            }
            break
        case states.dwnld:
            io.tv1 = 0.0; io.lvs3 = true;
            if (io.ls1Lo === false) {
                if (io.sb2Stop) {
                    state = states.idle;
                    io.msg = 'Program stopped';io.tstep = 0;
                } else {
                    state = states.load1;
                    io.msg = 'Next cycle: Loading1';io.tstep = 0;
                }
            }
            break
        default :
            state = states.idle;
    }
    client.writeCoils(0, [io.lvs1,io.lvs2,io.lvs3]);
    client.writeRegister(0, Math.round(io.tv1*100.0))
}

Цей код реалізує логіку керування установкою через Modbus TCP/IP.

• Запустіть код на виконання і перевірте його роботу, змінюючи в Modrssim2 значення входу з кнопки “Пуск” та “Стоп”. Усі інші входи імітуються.

Частина 5. Індивідуальне завдання

• За Вашим варіантом отримайте індивідуальне завдання.
• Відповідно до прикладу з Частини 4 цієї лабораторної роботи зробіть наступне:
• визначіться з входами/виходами Modbus
• забезпечте періодичне читання усіх входів (input bits та input registers)
• забезпечте запис усіх виходів (coils та holding register) за певної логічної умови (наприклад значення змінної більше заданої)
• Розроблену програму та копії екранів з даними зчитування відправте у звіті.

Лабораторне заняття розробив Олександр Пупена.

Якщо Ви хочете залишити коментар у Вас є наступні варіанти:

• Обговорення у WhatsApp
• Обговорення в Телеграм
• Група у Фейсбуці

Про проект і можливість допомогти проекту написано тут
